AO3400 ट्रांजिस्टर गाइड - ऑपरेशन, पैरामीटर विशेषताओं, फायदे और नुकसान का सिद्धांत

AO3400 एक आमतौर पर इस्तेमाल किया जाने वाला एन-चैनल फील्ड-इफेक्ट ट्रांजिस्टर (MOSFET) है जो इलेक्ट्रॉनिक उपकरणों, पावर मैनेजमेंट, स्विचिंग सर्किट और अन्य क्षेत्रों में पावर प्रवर्धन में व्यापक अनुप्रयोग पाता है।इस लेख में, हम इस उपकरण की गहरी समझ प्रदान करने के लिए तकनीकी विनिर्देशों, कार्य सिद्धांतों, विनिर्माण विवरण, फायदे और AO3400 के नुकसान का पता लगाएंगे।आएँ शुरू करें!

AO3400 एक एन-टाइप एन्हांसमेंट-मोड MOSFET व्यापक रूप से इलेक्ट्रॉनिक डिजाइन और अनुप्रयोगों में उपयोग किया जाता है, जो इसके उत्कृष्ट विद्युत प्रदर्शन और अनुप्रयोग में लचीलेपन के लिए प्रसिद्ध है।AO3400A उन्नत ट्रेंच MOSFET तकनीक और एक कम प्रतिरोध पैकेज का उपयोग करता है, जिसमें एक बेहद कम RDS (ON) है, जो कुशल संचालन सुनिश्चित करता है।यह डिवाइस लोड स्विच और पीडब्लूएम अनुप्रयोगों के लिए आदर्श है और एक व्यापक ऑपरेटिंग तापमान रेंज -55 ° C से 150 ° C तक प्रदान करता है, जिससे यह विभिन्न वातावरणों के लिए उपयुक्त है।यह एक SOT-23 पैकेज में उपलब्ध है और इसकी विश्वसनीयता और अनुकूलनशीलता के साथ इलेक्ट्रॉनिक आवश्यकताओं की एक विस्तृत श्रृंखला को पूरा करते हुए, पावर MOSFET की श्रेणी में आता है।

• - ट्रांजिस्टर प्रकार: MOSFET
• - ध्रुवीयता: एन
• - अधिकतम शक्ति अपव्यय (पीडी): 1.4 डब्ल्यू
• - अधिकतम स्वीकार्य नाली-स्रोत वोल्टेज (यूडीएस): 30 वी
• - अधिकतम स्वीकार्य गेट-स्रोत वोल्टेज (यूजीएस): 12 वी
• - गेट थ्रेसहोल्ड वोल्टेज (यूजीएस (टीएच)): 1.45 वी
• - अधिकतम स्वीकार्य निरंतर वर्तमान (आईडी): 5.8 ए
• - अधिकतम चैनल तापमान (टीजे): 150 डिग्री सेल्सियस
• - राइज़ टाइम (टीआर): 15 एनएस
• - आउटपुट कैपेसिटेंस (COSS): 115 पीएफ
• -ड्रेन-सोर्स ऑन-रेसिस्टेंस (आरडीएस): 0.028 ओम
• - पैकेज प्रकार: SOT23

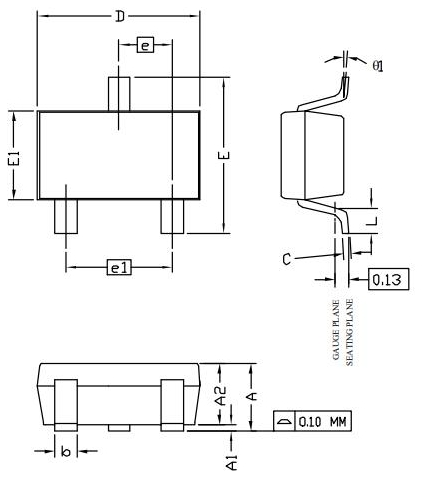

AO3400 पैकेज आकार

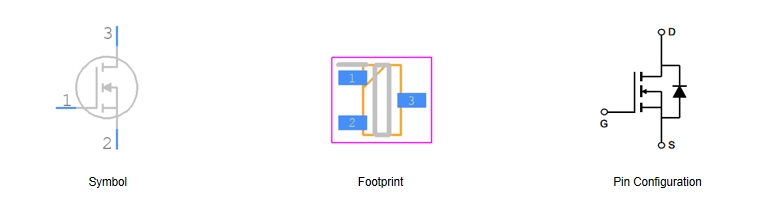

AO3400 MOSFET एक तीन-टर्मिनल डिवाइस है, जिसमें नाली, स्रोत और गेट शामिल हैं, जो इसकी परिचालन विशेषताओं को परिभाषित करते हैं।प्राथमिक तंत्र में नाली और स्रोत टर्मिनलों के बीच वर्तमान को बदलने के लिए गेट वोल्टेज में हेरफेर करना शामिल है।यह उपकरण इन दो बिंदुओं के बीच स्थित चैनल की चालकता को बदलता है, जिससे इस प्रक्रिया को सुविधाजनक बनाया जाता है।

ऑपरेशनल रूप से, AO3400 के भीतर चैनल की चालकता सीधे गेट पर लागू वोल्टेज द्वारा नियंत्रित होती है।गेट पर एक सकारात्मक वोल्टेज लागू करने से चैनल क्षेत्र में एन-प्रकार की सामग्री में एक प्रवाहकीय चैनल बनता है, जिससे वर्तमान को स्वतंत्र रूप से प्रवाहित किया जा सकता है।इसके विपरीत, एक नकारात्मक वोल्टेज को लागू करने से एन-टाइप सामग्री को कम कर दिया जाता है, प्रभावी रूप से प्रवाहकीय पथ को काटता है और वर्तमान प्रवाह को रोकता है।इसके अतिरिक्त, AO3400 में अद्वितीय प्रतिरोध विशेषताएं हैं, जो कि डिवाइस को स्विच के रूप में उपयोग किए जाने पर महत्वपूर्ण हैं।"ऑन" राज्य में जहां एक प्रवाहकीय चैनल बनता है, एन-टाइप सामग्री के भीतर प्रतिरोध बेहद कम होता है, लगभग एक कंडक्टर के प्रतिरोध की तरह।यह कम प्रतिरोध वर्तमान के कुशल प्रवाह में एड्स, एक तार के माध्यम से प्रवाह के समान है।हालांकि, "ऑफ" अवस्था में, जैसे-जैसे चैनल बंद होता है, एन-टाइप सामग्री में प्रतिरोध तेजी से बढ़ता है, एक खुले सर्किट के समान होता है, इस प्रकार वर्तमान प्रवाह को रोकता है।

AO3400 MOSFET का उपयोग बड़े पैमाने पर विभिन्न सर्किट डिजाइनों में किया जाता है, मुख्य रूप से इसकी मजबूत बिजली प्रबंधन क्षमताओं और सटीक नियंत्रण तंत्र के कारण।इन अनुप्रयोगों में एलईडी ड्राइविंग, पावर मैनेजमेंट, बैटरी मैनेजमेंट, स्विच-मोड पावर सप्लाई और मोटर ड्राइव शामिल हैं, जिनमें से प्रत्येक AO3400 की उन्नत सुविधाओं से लाभान्वित होता है।

- स्थिर चमक: एलईडी की चमक सीधे उन वर्तमान से संबंधित है जो वे प्राप्त करते हैं;इस प्रकार, वर्तमान चमक बनाए रखने के लिए वर्तमान की स्थिरता महत्वपूर्ण है।AO3400 एक निरंतर वर्तमान आउटपुट प्रदान करके इस स्थिरता को सुनिश्चित करता है, जो परिचालन स्थिति में उतार -चढ़ाव की परवाह किए बिना एक स्थिर चमक पर एल ई डी के लिए आवश्यक है, इष्टतम चमकदार दक्षता सुनिश्चित करता है।

-स्टैंडबाय और कम-लोड स्थितियों के तहत दक्षता: AO3400 एक कम-ड्रॉपआउट पावर स्विच के रूप में कार्य करता है, प्रभावी रूप से अपने आंतरिक स्विचिंग तंत्र के माध्यम से इनपुट पावर से डीसी वोल्टेज के एक विशिष्ट अनुपात को चित्रित और विनियमित करता है।यह न केवल बिजली की खपत का अनुकूलन करता है, बल्कि तब भी स्थिर वर्तमान खपत को कम करता है जब डिवाइस स्टैंडबाय मोड में होता है या कम लोड के तहत चल रहा होता है, समग्र ऊर्जा दक्षता को बढ़ाता है और डिवाइस जीवनकाल का विस्तार करता है।

- पोर्टेबल डिवाइस के लिए केंद्रीय नियंत्रक **: बैटरी प्रबंधन सर्किट में केंद्रीय नियंत्रक के रूप में, AO3400 वास्तविक समय की बैटरी की स्थिति के आधार पर चार्जिंग राज्य को ध्यान से मॉनिटर और समायोजित करने के लिए उन्नत चार्जिंग एल्गोरिदम का उपयोग करता है।यह सामान्य मुद्दों जैसे कि ओवरचार्जिंग और अंडरचारिंग को रोकता है, जिससे बैटरी को संभावित क्षति से बचाया जाता है और इसके जीवनकाल को लम्बा होता है।

- कुशल वोल्टेज रूपांतरण: AO3400 ट्रांजिस्टर के स्विचिंग राज्यों को ठीक से नियंत्रित कर सकता है, जो स्विच-मोड पावर एडेप्टर में अमूल्य है।यह विभिन्न परिस्थितियों में उच्च रूपांतरण दक्षता और स्थिर आउटपुट वोल्टेज सुनिश्चित करता है, जो उपकरणों की महत्वपूर्ण बिजली आवश्यकताओं को पूरा करने के लिए एक विश्वसनीय बिजली की आपूर्ति प्रदान करता है।

- रोबोटिक्स और इलेक्ट्रिक वाहनों में परिशुद्धता: रोबोटिक्स और इलेक्ट्रिक वाहनों जैसे अनुप्रयोगों में, AO3400 मोटर ड्राइव सिस्टम का एक अनिवार्य हिस्सा है।यह मोटर की गति और दिशा को समायोजित करने के लिए नियंत्रण प्रणाली से कमांड प्राप्त करता है और निष्पादित करता है।मोटर के टोक़ और गति को सटीक रूप से नियंत्रित करके, AO3400 सटीक आंदोलन और विश्वसनीय गति नियंत्रण की सुविधा देता है, स्वचालन और विद्युत उपकरणों में जटिल संचालन के लिए महत्वपूर्ण है।

- कॉम्पैक्ट पैकेजिंग:

• भौतिक विशेषताएं: AO3400 आमतौर पर एक SOT-23 पैकेज में आता है, जो छोटा और हल्का है, विशेष रूप से सीमित स्थान जैसे कि पहनने योग्य प्रौद्योगिकी और पोर्टेबल उपकरणों के साथ अनुप्रयोगों के लिए लाभप्रद है।
• व्यावहारिक लाभ: यह छोटा आकार सर्किट डिजाइनों में अधिक आसानी से एकीकृत करने, विधानसभा प्रक्रियाओं को सरल बनाने और समग्र उत्पाद आकार को कम करने में मदद करता है।

- कम-प्रतिरोध:

• ऊर्जा दक्षता: AO3400 में कम-प्रतिरोध कम होता है, जिससे यह न्यूनतम वोल्टेज और वर्तमान स्तरों पर अपेक्षाकृत कम चालन नुकसान के साथ काम करने की अनुमति देता है।यह विशेषता बिजली की खपत को कम करने के लिए महत्वपूर्ण है, इस प्रकार बिजली स्विच और नियामकों की समग्र दक्षता को बढ़ाता है।
• परिचालन लाभ: कम-प्रतिरोध का मतलब है कि कम ऊर्जा गर्मी के रूप में बर्बाद हो जाती है, जिससे बिजली-संवेदनशील अनुप्रयोगों में प्रदर्शन और विश्वसनीयता में सुधार होता है।

- कम दहलीज वोल्टेज:

• सक्रियण में आसानी: इस डिवाइस में एक कम गेट थ्रेशोल्ड वोल्टेज है, जो इसे लोअर गेट ड्राइव वोल्टेज पर चालू करने में सक्षम बनाता है।यह आधुनिक इलेक्ट्रॉनिक्स में प्रचलित कम-वोल्टेज अनुप्रयोगों में AO3400 को अत्यधिक प्रभावी बनाता है।
• उपयोगकर्ता अनुभव: ऑपरेटरों के लिए, यह कम वोल्टेज लॉजिक स्तरों के साथ बढ़ी हुई प्रयोज्य और संगतता को बढ़ाता है, डिजाइन आर्किटेक्चर और पावर मैनेजमेंट सिस्टम को सरल बनाता है।

- फास्ट स्विचिंग स्पीड:

• गतिशील प्रतिक्रिया: AO3400 तेजी से स्विचिंग क्षमताओं का दावा करता है, जो कि और बंद राज्यों के बीच जल्दी से संक्रमण करने में सक्षम है।यह विशेष रूप से डीसी-डीसी कन्वर्टर्स और एलईडी ड्राइवरों जैसे उच्च-आवृत्ति स्विचिंग की आवश्यकता वाले अनुप्रयोगों के लिए महत्वपूर्ण है।
• तकनीकी प्रभाव: फास्ट स्विचिंग रूपांतरण हानि को कम करने और प्रतिक्रिया समय को कम करने में मदद करता है, जिससे सिस्टम को परिचालन मांगों के लिए अधिक कुशल और उत्तरदायी बनाता है।

- तापमान संवेदनशीलता:

• प्रदर्शन परिवर्तनशीलता: उच्च तापमान पर, AO3400 का विद्युत प्रदर्शन भिन्न हो सकता है, इस प्रकार इसे डिजाइन चरण के दौरान थर्मल प्रबंधन और तापमान मुआवजे पर सावधानीपूर्वक विचार करने की आवश्यकता होती है।
• डिजाइन चुनौती: इंजीनियरों को उपयुक्त शीतलन रणनीतियों को लागू करना होगा और सभी ऑपरेटिंग परिस्थितियों में लगातार प्रदर्शन सुनिश्चित करने के लिए व्यापक तापमान सीमा वाले घटकों का विकल्प चुनने की आवश्यकता हो सकती है।

- ESD के लिए उच्च संवेदनशीलता:

• भेद्यता विस्तार: AO3400 के कम गेट दहलीज वोल्टेज के कारण, यह विशेष रूप से इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) और स्थिर बिजली के लिए अतिसंवेदनशील है, जो डिवाइस को नुकसान पहुंचा सकता है यदि उपयुक्त सावधानियां नहीं ली जाती हैं।
• निवारक उपाय: AO3400 को संभालने के दौरान उचित ESD संरक्षण (जैसे ESD-SAFE वर्कस्टेशन और ग्राउंडिंग विधियों) को नियोजित करना, स्थापना और संचालन के दौरान संभावित क्षति को रोकने के लिए महत्वपूर्ण है।

- स्थैतिक बिजली की खपत:

• लीकेज करंट इश्यू: बंद होने पर भी, AO3400 स्थिर बिजली की खपत के एक निश्चित स्तर को प्रदर्शित करता है, विशेष रूप से उच्च तापमान पर ध्यान देने योग्य है, जो ऊर्जा-संवेदनशील अनुप्रयोगों की दक्षता को प्रभावित कर सकता है।
• शमन रणनीति: डिजाइनरों को रिसाव करंट को कम करने के लिए रणनीतियों को लागू करने की आवश्यकता हो सकती है, जैसे कि ऊर्जा-बचत प्रभावों को बढ़ाने के लिए पावर गेटिंग सुविधाओं के साथ सर्किट चुनना।

- उच्च-आवृत्ति अनुप्रयोगों में सीमाएं:

• आवृत्ति सीमाएं: जबकि AO3400 तेजी से स्विच करने में सक्षम है, इसमें बहुत उच्च-आवृत्ति वाले परिदृश्यों में सीमाएं हैं, जो उन्नत संचार उपकरणों या उच्च गति प्रोसेसर में इसके उपयोग को प्रतिबंधित कर सकते हैं।
• एप्लिकेशन डिटेल: ध्यान से MOSFETS का चयन करना जो एप्लिकेशन की आवृत्ति आवश्यकताओं को पूरा करते हैं, प्रमुख डिजाइनों में प्रदर्शन की बाधाओं से बचने के लिए महत्वपूर्ण है।

AO3400 विभिन्न पैकेज प्रकारों में उपलब्ध है, जिसमें SOT-23, SOT-23-3 और SOT-23-6 शामिल हैं।

AO3400 का उपयोग आमतौर पर पोर्टेबल इलेक्ट्रॉनिक उपकरणों जैसे स्मार्टफोन, टैबलेट और पावर मैनेजमेंट, बैटरी चार्जिंग और सिग्नल स्विचिंग के लिए लैपटॉप में किया जाता है।

जब वोल्टेज को गेट पर लागू किया जाता है, तो यह इन्सुलेटर में एक विद्युत क्षेत्र बनाता है, जिससे चैनल में एक कमी क्षेत्र का गठन होता है।कमी क्षेत्र चैनल में मुक्त चार्ज वाहक की संख्या को कम करता है, इस प्रकार इसकी चालकता कम हो जाती है।
