सर्किट में GND क्या है?

इलेक्ट्रॉनिक सर्किट की खोज में, GND (ग्राउंड) की अवधारणा और सर्किट डिजाइन में इसकी कई भूमिकाओं को समझें।GND, इलेक्ट्रॉनिक सर्किट में एक मूल तत्व के रूप में, न केवल सर्किट के संदर्भ संभावित बिंदु प्रदान करता है, बल्कि सर्किट के प्रदर्शन, स्थिरता और सुरक्षा में एक महत्वपूर्ण भूमिका भी निभाता है।घरेलू उपकरणों की बुनियादी सुरक्षा सुरक्षा से लेकर जटिल इलेक्ट्रॉनिक उपकरणों में उन्नत अनुप्रयोगों तक, जीएनडी की भूमिका और कार्यान्वयन को कई पहलुओं और उनकी जटिलता में प्रस्तुत किया जाता है।इस लेख का उद्देश्य विभिन्न प्रकार के जीएनडी की गहन चर्चा प्रदान करना है, वे कैसे काम करते हैं, और इस महत्वपूर्ण सर्किट घटक को समझने के लिए एक व्यापक परिप्रेक्ष्य प्रदान करने के लिए सर्किट डिजाइन में उनका महत्व।

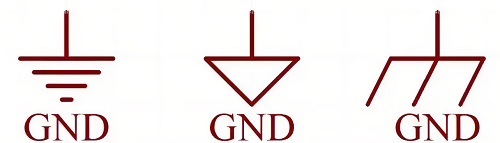

GND (जमीन) क्या है?

GND जमीन के लिए संक्षिप्त नाम है।GND जमीन या 0 तार के लिए खड़ा है।

ग्राउंड पृथ्वी को भी संदर्भित कर सकता है, जो एक सच्चा आधार नहीं है, बल्कि आवेदन उद्देश्यों के लिए एक मान लिया गया है।उपयोगकर्ता को उच्च वोल्टेज के संपर्क में आने से रोकने के लिए विद्युत उपकरण को जमीन से जोड़ता है।

सर्किट में विभिन्न 'आधार'

ग्राउंडिंग इलेक्ट्रिकल सिस्टम की एक मुख्य सुरक्षा विशेषता है।इसका मुख्य उद्देश्य विद्युत उपकरणों के सुरक्षित संचालन को सुनिश्चित करना है, विशेष रूप से धातु निकायों के साथ, जैसे कि घरेलू रेफ्रिजरेटर, वाशिंग मशीन, या ओवन।डिजाइन से, इन उपकरणों का शरीर लाइव नहीं होना चाहिए।हालांकि, वास्तविक उपयोग में, धड़ को गलती से आंतरिक दोष जैसे कि उम्र बढ़ने या इन्सुलेशन सामग्री को नुकसान के कारण चार्ज किया जा सकता है।यदि उपकरण जमीन पर नहीं हैं, तो लाइव बॉडी सीधे उपकरणों को छूते समय बिजली के झटके का जोखिम पैदा करेगा।इसे रोकने के लिए, एक समर्पित ग्राउंड कंडक्टर के माध्यम से उपकरण निकाय को जमीन से जोड़ने से यह सुनिश्चित होता है कि कोई भी गलत वर्तमान मानव शरीर को उपकरण को छूने के बजाय जमीन पर सुरक्षित रूप से निर्देशित किया जाता है।विद्युत उपकरणों के ग्राउंडिंग की संरचना नीचे दिए गए आंकड़े में दिखाई गई है।

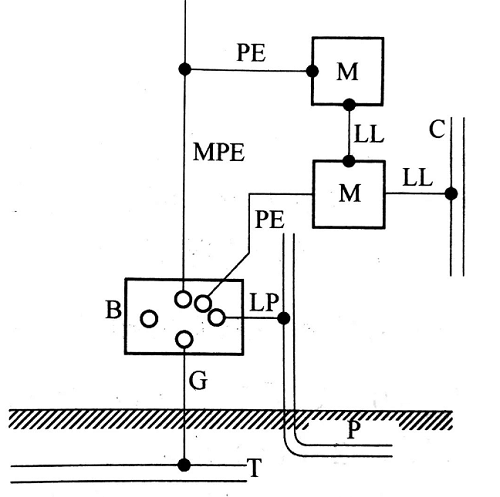

विद्युत उपकरण ग्राउंडिंग की संरचना

एक तकनीकी स्तर पर, ग्राउंडिंग आमतौर पर एक ग्राउंड वायर या ग्राउंड रॉड से शारीरिक कनेक्शन पर निर्भर करता है।इन ग्राउंड तारों का एक छोर उपकरण के एक धातु भाग से जुड़ा हुआ है, और दूसरा छोर इमारत के ग्राउंडिंग सिस्टम से जुड़ा हुआ है या सीधे भूमिगत दफन है।यह कनेक्शन विधि प्रभावी रूप से एक सुरक्षित पथ बनाती है ताकि एक आंतरिक गलती की स्थिति में, किसी भी लीक किए गए वर्तमान को प्रभावी रूप से जमीन पर निर्देशित किया जाता है, इस प्रकार बिजली के झटके के जोखिम से बचता है।

कुछ उच्च-जोखिम वाले वातावरणों में, इसकी बुनियादी सुरक्षा भूमिका के अलावा, ग्राउंडिंग का उपयोग अन्य सुरक्षा उपकरणों, जैसे कि रिसाव वर्तमान उपकरणों (आरसीडी) के साथ संयोजन में भी किया जा सकता है।इन उपकरणों का कार्य इस बात की निगरानी करना है कि क्या डिवाइस में और बाहर बहने वाला वर्तमान संतुलित है।यदि एक असंतुलन का पता लगाया जाता है (यह दर्शाता है कि वर्तमान अन्य असामान्य रास्तों, जैसे कि मानव शरीर) के माध्यम से प्रवाहित हो सकता है, तो उपकरण बिजली के झटके को रोकने के लिए तुरंत बिजली काट देगा।

विशेष विद्युत उपकरणों में, ग्राउंडिंग एक अधिक विविध भूमिका निभाता है, जैसे कि चिकित्सा उपकरण या उच्च-सटीक प्रयोगशाला उपकरण, जहां इसका उपयोग न केवल कर्मियों की सुरक्षा के लिए किया जाता है, बल्कि उपकरणों के सटीक संचालन को सुनिश्चित करने और विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए भी किया जाता है।।ऐसे मामलों में, विशिष्ट सुरक्षा और कार्यात्मक आवश्यकताओं को पूरा करने के लिए अर्थिंग के डिजाइन और कार्यान्वयन को अधिक सटीक और जटिल होना चाहिए।

GND इलेक्ट्रॉनिक सर्किट डिजाइन में बहुत महत्वपूर्ण भूमिका निभाता है।इसकी भूमिका का विश्लेषण निम्नलिखित तकनीकी आयामों से गहराई से किया जा सकता है:

एक संदर्भ क्षमता प्रदान करना है।GND आमतौर पर एक सर्किट में सामान्य संदर्भ संभावित बिंदु प्रदान करता है।एक सर्किट में सभी वोल्टेज को जीएनडी के सापेक्ष मापा जाता है, जिसका अर्थ है कि जीएनडी बिंदु को शून्य वोल्टेज बिंदु के रूप में परिभाषित किया गया है।एक सामान्य संदर्भ संभावित बिंदु सर्किट घटकों और सटीक सिग्नल ट्रांसमिशन के बीच सही वोल्टेज स्तर सुनिश्चित करता है।

दूसरा वर्तमान लूप पथों का गठन है।किसी भी सर्किट में, वर्तमान में उचित संचालन को पूरा करने के लिए एक पूर्ण लूप पथ होना चाहिए।जीएनडी वर्तमान के लिए बिजली की आपूर्ति से सर्किट के लोड भाग (जैसे, ट्रांजिस्टर, रेसिस्टर, आदि) तक प्रवाहित करने के लिए पथ प्रदान करता है और फिर जीएनडी के माध्यम से बिजली की आपूर्ति के लिए वापस एक पूर्ण वर्तमान लूप पथ बनाता है।

तीसरा विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) परिरक्षण है।सर्किट डिजाइन में जीएनडी की सबसे महत्वपूर्ण भूमिका बाहरी हस्तक्षेप को कम करना है, विशेष रूप से ईएमआई।सर्किट के संवेदनशील हिस्से को ग्राउंड करके, हस्तक्षेप संकेतों को प्रभावी रूप से जमीन पर ले जाया जा सकता है, इस प्रकार सर्किट को ईएमआई से बचाता है।

चौथा सर्किट के प्रदर्शन और स्थिरता में सुधार करना है।एक अच्छा ग्राउंडिंग डिज़ाइन सर्किट के समग्र प्रदर्शन और स्थिरता में काफी सुधार कर सकता है।स्टार ग्राउंड या मल्टी-पॉइंट ग्राउंडिंग रणनीति का उपयोग करने से ग्राउंड तारों के कारण होने वाले संभावित अंतरों को कम किया जा सकता है, जिससे सिग्नल पथ में शोर और विरूपण कम हो सकता है।उदाहरण के लिए, हाई-स्पीड डिजिटल सर्किट में, सही ग्राउंडिंग तरीके सिग्नल रिफ्लेक्शन और क्रॉसस्टॉक को कम कर सकते हैं, जिससे सिग्नल अखंडता में सुधार हो सकता है।

पांचवां सुरक्षा सुरक्षा तंत्र है।एक गलती की स्थिति में, जैसे कि शॉर्ट सर्किट या क्षतिग्रस्त उपकरण, GND वर्तमान को निर्वहन करने के लिए एक सुरक्षित मार्ग प्रदान करता है।यह विद्युत आग या उपकरणों की क्षति को रोकने के लिए, अतिरिक्त वर्तमान को जल्दी से हटाने में मदद करता है।इसके अलावा, ग्राउंडिंग ऑपरेटर सुरक्षा सुनिश्चित करने में मदद करता है और उपकरण की विफलता के कारण बिजली के झटके के जोखिम को रोकता है।

उपरोक्त विश्लेषण के माध्यम से, हम देख सकते हैं कि GND न केवल इलेक्ट्रॉनिक सर्किट डिजाइन में एक बुनियादी तत्व है, बल्कि सर्किट प्रदर्शन, स्थिरता और सुरक्षा को बनाए रखने की कुंजी भी है।डिजाइन प्रक्रिया के दौरान, विभिन्न प्रकार के सर्किटों में जीएनडी के लिए अलग -अलग आवश्यकताएं होती हैं।इसलिए, इंजीनियरों को सर्किट डिजाइन के अनुकूलन और सुरक्षा सुनिश्चित करने के लिए ग्राउंडिंग रणनीति पर सावधानीपूर्वक विचार करना चाहिए।चाहे सिंपल सर्किट डिज़ाइन या कॉम्प्लेक्स सिस्टम इंटीग्रेशन में, एक उचित ग्राउंडिंग रणनीति कुशल, विश्वसनीय और सुरक्षित इलेक्ट्रॉनिक उत्पादों को प्राप्त करने का आधार है।

4.1 एनालॉग ग्राउंड एजीएनडी

एनालॉग ग्राउंड एजीएनडी का उपयोग मुख्य रूप से एनालॉग सर्किट में किया जाता है, विशेष रूप से कमजोर एनालॉग सिग्नल से जुड़े अनुप्रयोगों में, जैसे कि एडीसी अधिग्रहण सर्किट और परिचालन एम्पलीफायर सर्किट।ऐसे सर्किटों में, एनालॉग सिग्नल की संवेदनशीलता और कमजोरी के कारण, वे अन्य सर्किटों से बड़े वर्तमान हस्तक्षेप के लिए अतिसंवेदनशील होते हैं।एक समर्पित AGND के बिना, ये बड़ी धाराएं एनालॉग सर्किट में महत्वपूर्ण वोल्टेज ड्रॉप का उत्पादन कर सकती हैं, जिससे सिग्नल विरूपण और यहां तक कि गंभीर मामलों में सर्किट विफलता भी हो सकती है।इसलिए, एजीएनडी की उपस्थिति एनालॉग सिग्नल की अखंडता और सटीकता को बनाए रखने के लिए महत्वपूर्ण है।

4.2 डिजिटल ग्राउंड DGND

डिजिटल ग्राउंड DGND एनालॉग ग्राउंड AGND से अलग है, विशेष रूप से डिजिटल सर्किट में अनुप्रयोगों में, जैसे कि की डिटेक्शन सर्किट, यूएसबी कम्युनिकेशन सर्किट और माइक्रोकंट्रोलर सर्किट।डिजिटल सर्किट की एक मुख्य विशेषता यह है कि वे जिन संकेतों को संसाधित करते हैं वे असतत हैं, जिसका अर्थ है कि सिग्नल केवल दो राज्यों के बीच बदलता है, आमतौर पर डिजिटल "0" और एक डिजिटल "1." के रूप में पहचाना जाता है।जैसा कि नीचे दिया गया है।

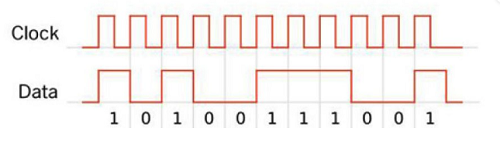

अंकीय परिपथ प्रक्रमन

ये राज्य विभिन्न वोल्टेज स्तरों के अनुरूप हैं, आमतौर पर "0" एक निम्न स्तर का प्रतिनिधित्व करता है, और "1" एक उच्च स्तर का प्रतिनिधित्व करता है।वोल्टेज में तेजी से परिवर्तन तब होता है जब एक डिजिटल सर्किट "0" राज्य से "1" राज्य या इसके विपरीत स्विच करता है।इन परिवर्तनों में न केवल वोल्टेज ही शामिल है, बल्कि वर्तमान में परिवर्तन भी शामिल हैं।मैक्सवेल के विद्युत चुम्बकीय सिद्धांत के अनुसार, इस वर्तमान में परिवर्तन इसके चारों ओर एक बदलते चुंबकीय क्षेत्र उत्पन्न करता है, जो बदले में विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) बनाता है, जो सर्किट में अन्य घटकों या आसन्न सर्किट में हस्तक्षेप का कारण बन सकता है।सर्किट के समग्र प्रदर्शन पर इस विद्युत चुम्बकीय हस्तक्षेप के प्रभाव को कम करने के लिए, डिजाइनर आमतौर पर एक स्वतंत्र डिजिटल ग्राउंड DGND का उपयोग करते हैं।एनालॉग ग्राउंड (AGND) के साथ तुलना में, DGND को विशेष रूप से डिजिटल सर्किट के लिए एक स्थिर संदर्भ बिंदु प्रदान करने और डिजिटल संकेतों द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से अलग करने के लिए डिज़ाइन किया गया है।यह सर्किट के समग्र शोर स्तर को कम करने में मदद करता है, जिससे सिग्नल अखंडता और सर्किट विश्वसनीयता में सुधार होता है।

जटिल सर्किट सिस्टम में, विशेष रूप से वे जिनमें एनालॉग और डिजिटल भाग दोनों होते हैं, डीजीएनडी और एजीएनडी के बीच अंतर करना महत्वपूर्ण है।चूंकि एनालॉग सिग्नल शोर के प्रति अधिक संवेदनशील होते हैं, डीजीएनडी और एजीएनडी को अलग करना यह सुनिश्चित कर सकता है कि डिजिटल सिग्नल स्विचिंग के कारण इलेक्ट्रोमैग्नेटिक हस्तक्षेप से एनालॉग पार्ट प्रभावित नहीं है।सर्किट बोर्ड (पीसीबी) डिजाइन और लेआउट प्रक्रिया के दौरान, डीजीएनडी के प्लेसमेंट को सावधानीपूर्वक लूप बनाने से बचने के लिए विचार किया जाना चाहिए, जिससे वर्तमान लूप हस्तक्षेप हो सकता है।उचित रूप से रखे गए DGNDs सिग्नल अखंडता को अनुकूलित करने और विकिरणित और आयोजित हस्तक्षेप को कम करने में मदद करते हैं।

4.3 पावर ग्राउंड PGND

हमारे जीवन में, सर्किट को कम-शक्ति सर्किट और उच्च-शक्ति सर्किट में विभाजित किया जाएगा।ऊपर उल्लिखित एनालॉग ग्राउंड Agnd या डिजिटल ग्राउंड DGND कम-पावर सर्किट हैं।इन उच्च-शक्ति वाले सर्किट जैसे कि मोटर ड्राइव सर्किट, सोलनॉइड वाल्व ड्राइव सर्किट, आदि के लिए, पावर ग्राउंड PGND नामक एक विशेष संदर्भ मैदान भी है।उच्च-शक्ति वाले सर्किटों में, वर्तमान के परिमाण और भिन्नता का ग्राउंडिंग सिस्टम पर कम-शक्ति वाले सर्किट की तुलना में अधिक स्पष्ट प्रभाव पड़ता है।इसलिए, कम-पावर एनालॉग ग्राउंड एजीएनडी या डिजिटल ग्राउंड डीजीएनडी की तुलना में, पावर ग्राउंड पीजीएनडी को विशेष रूप से इन उच्च धाराओं को संभालने और सर्किट स्थिरता सुनिश्चित करने के लिए डिज़ाइन किया जा सकता है।

इन उच्च-शक्ति वाले सर्किटों में, वर्तमान में महत्वपूर्ण वृद्धि आसानी से विभिन्न कार्यात्मक सर्किटों के बीच जमीन ऑफसेट हो सकती है।यह बदलाव तब होता है जब ग्राउंड संदर्भ बिंदु (GND) उच्च वर्तमान मार्ग के कारण वोल्टेज ड्रॉप का अनुभव करता है।उदाहरण के लिए, मान लीजिए कि एक सर्किट को डिज़ाइन किया गया है जिसमें 5V के स्थिर वोल्टेज की आवश्यकता होती है, लेकिन जमीन में ऑफसेट के कारण।उस स्थिति में, GND संदर्भ बिंदु 0V से 1V तक बढ़ सकता है, जिससे वास्तविक वोल्टेज 4V (5V-1V = 4V) तक गिर जाएगा, इस प्रकार सर्किट के समग्र प्रदर्शन और विश्वसनीयता को प्रभावित करेगा।इसलिए, उच्च-शक्ति वाले सर्किटों को डिजाइन करते समय, पीजीएनडी के लेआउट और कार्यान्वयन पर विशेष ध्यान देने की आवश्यकता होती है।उचित PGND डिजाइन ग्राउंड ऑफसेट के प्रभावों को कम कर सकता है और बिजली की आपूर्ति की स्थिरता सुनिश्चित कर सकता है।मोटे तारों, समर्पित ग्राउंडिंग परतों का उपयोग करने का प्रयास करें, या वर्तमान को फैलाने के लिए कई ग्राउंडिंग बिंदुओं को डिजाइन करें, इस प्रकार एक बिंदु पर वोल्टेज ड्रॉप को कम करें।

इसके अलावा, PGND उच्च धाराओं के कारण होने वाले विद्युत चुम्बकीय हस्तक्षेप (EMI) को कम करने में भी मदद करता है।एक स्थिर जमीनी संदर्भ प्रदान करके, PGND सर्किट में शोर और हस्तक्षेप को कम करने में मदद करता है, विशेष रूप से उन अनुप्रयोगों में जहां विद्युत चुम्बकीय संगतता (EMC) एक विशेष विचार है।

4.4 पावर ग्राउंड GND

एनालॉग ग्राउंड एजीएनडी, डिजिटल ग्राउंड डीजीएनडी, और पावर ग्राउंड पीजीएनडी सभी डीसी ग्राउंड जीएनडी की श्रेणी से संबंधित हैं।ये विभिन्न प्रकार के मैदान अंततः पूरे सर्किट के लिए 0V संदर्भ ग्राउंड बनाने के लिए एक साथ आते हैं, जो कि पावर ग्राउंड GND है।सभी सर्किटों का वोल्टेज और वर्तमान बिजली की आपूर्ति से उत्पन्न होता है।इसलिए, बिजली की आपूर्ति का GND सभी सर्किटों की नींव और शुरुआती बिंदु बन जाता है।यह बताता है कि विभिन्न प्रकार के आधारों को अंततः सर्किट की समग्र स्थिरता और स्थिरता सुनिश्चित करने के लिए पावर ग्राउंड जीएनडी में एक साथ लाने की आवश्यकता क्यों है।

4.5 एक्सचेंज प्लेस CGND

एसी ग्राउंड सीजीएनडी आमतौर पर एसी पावर स्रोतों से युक्त सर्किट परियोजनाओं में दिखाई देता है, जैसे कि नीचे दिए गए आंकड़े में एसी-डीसी।इन सर्किटों में, चूंकि सर्किट का सामने का हिस्सा एसी भाग है और पीछे का हिस्सा डीसी में परिवर्तित हो जाता है, दो अलग -अलग ग्राउंड पॉइंट अनिवार्य रूप से बनते हैं: एक एसी भाग के लिए और दूसरा डीसी भाग के लिए।सर्किट की स्थिरता सुनिश्चित करने के लिए, इंजीनियर आमतौर पर एसी ग्राउंड और डीसी ग्राउंड को एकजुट करने के लिए एक युग्मन संधारित्र या प्रारंभ करनेवाला के माध्यम से दो ग्राउंड पॉइंट को जोड़ते हैं।

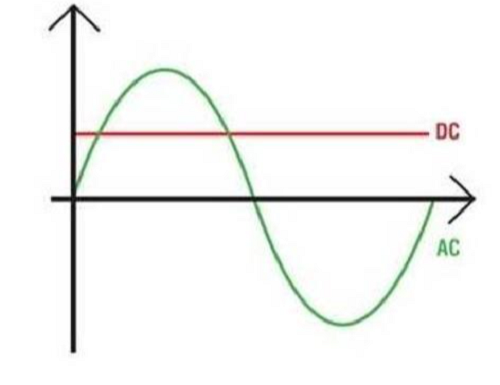

डीसी और एसी

4.6 ग्राउंड ईजीएनडी

मानव शरीर सुरक्षा वोल्टेज को आमतौर पर 36V से कम वोल्टेज माना जाता है।जब वोल्टेज इस सीमा से अधिक हो जाता है, तो यह मानव शरीर पर लागू होने पर नुकसान का कारण हो सकता है।इसलिए, उच्च-वोल्टेज और उच्च-वर्तमान सर्किट डिजाइन करते समय, इंजीनियर अक्सर सुरक्षा बढ़ाने के लिए ईजीएनडी को लागू करते हैं।यह प्रशंसकों, रेफ्रिजरेटर और टेलीविज़न जैसे घरेलू उपकरणों के सर्किट में आम है।ग्राउंड ईजीएनडी सुरक्षा के साथ एक सॉकेट नीचे दिए गए आंकड़े में दिखाया गया है।

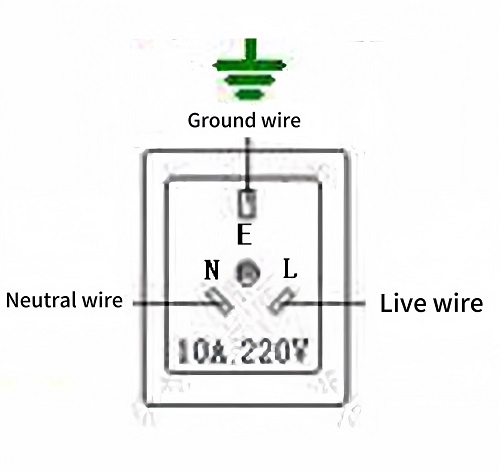

ग्राउंड ईजीएनडी सुरक्षा के साथ सॉकेट

220V एसी को केवल लाइव और न्यूट्रल तारों की आवश्यकता होती है।घरेलू उपकरण सॉकेट्स में 3 टर्मिनल क्यों हैं?

आम तौर पर, एक 220V एसी बिजली की आपूर्ति के लिए केवल दो तारों की आवश्यकता होती है: एक गर्म तार (गर्म तार) और एक तटस्थ तार (तटस्थ तार)।घरेलू उपकरणों के लिए सॉकेट में आमतौर पर एक तीसरा टर्मिनल, अर्थ ग्राउंड वायर EGND शामिल होता है।इस तीसरे टर्मिनल के अलावा, हालांकि यह सर्किट के मुख्य कार्य में भाग नहीं लेता है, महत्वपूर्ण सुरक्षा सुरक्षा प्रदान करता है।जब विद्युत उपकरण के अंदर कोई दोष होता है, जैसे कि इन्सुलेशन क्षति के कारण शरीर को विद्युतीकृत हो जाता है, तो यह वर्तमान के लिए एक सुरक्षित भागने का मार्ग प्रदान करता है।इस तरह, किसी भी गलत वर्तमान को मानव शरीर के माध्यम से डिवाइस को छूने के बजाय जमीन पर निर्देशित किया जाता है, जिससे बिजली के झटके का खतरा कम हो जाता है।इसलिए, EGND और अन्य प्रकार के ग्राउंड वायर GND के बीच सर्किट अर्थ में एक स्पष्ट अंतर है।EGND सीधे सर्किट के मुख्य कार्य में शामिल नहीं है।विशेष रूप से सुरक्षा को बढ़ाने के लिए डिज़ाइन किया गया, यह एक स्थिर जमीनी संदर्भ बिंदु प्रदान करने के लिए पृथ्वी से जुड़ता है और उपकरणों और उपयोगकर्ताओं को उच्च वोल्टेज से बचाने के लिए असामान्य स्थितियों के दौरान बिजली का संचालन करता है।

सर्किट डिजाइन में EGND का अनुप्रयोग घरेलू उपकरणों तक सीमित नहीं है।EGND किसी भी सर्किट डिजाइन में एक आवश्यक सुरक्षा उपाय है जिसमें उच्च वोल्टेज या वर्तमान शामिल है।यह सुनिश्चित करने में मदद करता है कि उपकरण विफलता या अन्य असामान्य परिस्थितियों की स्थिति में भी परिचालन सुरक्षा बनाए रखी जाती है।

इलेक्ट्रॉनिक सर्किट डिजाइन में, ग्राउंड वायर जीएनडी की अवधारणा सरल लगती है, लेकिन इसमें विभिन्न कार्य और वर्गीकरण शामिल हैं, जो एक सरल सर्किट समस्या को काफी जटिल बनाती है।तो, GND ग्राउंडिंग कार्यों के इतने उपखंड क्यों हैं?सामान्यतया, जब इंजीनियर सर्किट डिजाइन करते हैं, तो वे अक्सर सभी GND ग्राउंड तारों को केवल GND के रूप में नाम देते हैं और उन्हें योजनाबद्ध डिजाइन में अलग नहीं करते हैं।यद्यपि यह दृष्टिकोण ऑपरेशन में सरल है, यह समस्याओं की एक श्रृंखला का कारण होगा, विशेष रूप से पीसीबी वायरिंग चरण में, जहां विभिन्न सर्किट कार्यों के जीएनडी ग्राउंड तारों को प्रभावी ढंग से पहचानना और संभालना मुश्किल है।

सिग्नल क्रॉसस्टॉक के मुद्दे के बारे में, जब विभिन्न कार्यों के GNDs सीधे जुड़े होते हैं, खासकर जब एक उच्च-शक्ति सर्किट के GND को कम-शक्ति सर्किट के GND के साथ मिलाया जाता है, तो इसका 0V संदर्भ बिंदु पर प्रभाव पड़ सकता है।कम-शक्ति सर्किट।इस तरह की वायरिंग विधि आसानी से विभिन्न सर्किटों के बीच सिग्नल क्रॉसस्टॉक का कारण बन सकती है, इस प्रकार सर्किट के प्रदर्शन को प्रभावित करती है।उदाहरण के लिए, उच्च गति वाले डिजिटल सर्किट और सटीक एनालॉग सर्किट युक्त एक प्रणाली में, यदि एक ही जीएनडी साझा किया जाता है, तो डिजिटल सर्किट में उच्च-आवृत्ति स्विचिंग संचालन साझा जीएनडी पथ पर महत्वपूर्ण वोल्टेज में उतार-चढ़ाव का कारण हो सकता है।ये उतार -चढ़ाव GND पथ के माध्यम से फैलते हैं, एनालॉग सर्किट के प्रदर्शन को प्रभावित करते हैं।इसलिए, इस पारस्परिक हस्तक्षेप को कम करने के लिए अलग -अलग GND विमानों या निशान का उपयोग करना आदर्श है।

अधिक जटिल सर्किट सिस्टम डिजाइन करते समय, GND का प्रबंधन अधिक जटिल हो जाता है।उदाहरण के लिए, एक सर्किट सिस्टम प्रोजेक्ट में जिसमें एनालॉग और डिजिटल सबसिस्टम दोनों शामिल होते हैं, जब एक एनालॉग सर्किट का AGND एक एसी बिजली की आपूर्ति के CGND से जुड़ा होता है, AGND की स्थिरता CGND में आवधिक परिवर्तनों से प्रभावित हो सकती है।एसी बिजली की आपूर्ति के सीजीएनडी में वोल्टेज समय -समय पर उतार -चढ़ाव करता है, जबकि डीसी ग्राउंड जीएनडी आमतौर पर 0 वी पर स्थिर रहता है।यह उतार -चढ़ाव एनालॉग सर्किट में फैल सकता है, जिससे संदर्भ वोल्टेज में विचलन हो सकता है।इससे बचने के लिए, एक सामान्य दृष्टिकोण अलगाव तकनीकों का उपयोग करना है या सिग्नल सटीकता और सटीकता सुनिश्चित करने के लिए एक अलग AGND विमान का उपयोग करना है।

विद्युत चुम्बकीय संगतता (EMC) सर्किट डिजाइन में एक महत्वपूर्ण विचार है, और GND के लेआउट का EMC पर भी महत्वपूर्ण प्रभाव पड़ता है।जब विभिन्न सर्किट के GNDs जुड़े होते हैं, तो मजबूत सिग्नल के साथ सर्किट सीधे कमजोर संकेत के साथ सर्किट के साथ हस्तक्षेप कर सकता है।यह हस्तक्षेप एक मजबूत बाहरी स्रोत से विद्युत चुम्बकीय विकिरण का स्रोत बनने के लिए कमजोर संकेत के साथ सर्किट का कारण बन सकता है, जिससे सर्किट के ईएमसी हैंडलिंग को और अधिक कठिन बना दिया जा सकता है।यदि आप इस प्रकार की समस्या के बारे में चिंतित हैं, तो ऐसी हस्तक्षेप स्थितियों की घटना को कम करने के लिए डिजाइन के दौरान फ़िल्टरिंग, परिरक्षण और समर्पित GND संरेखण जैसी तकनीकों पर विचार करें।

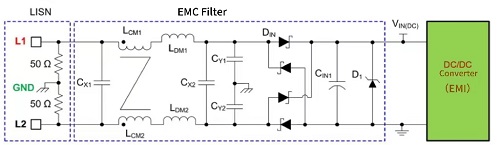

ईएमसी फ़िल्टर

अंत में, सर्किट सिस्टम के बीच कम सिग्नल कनेक्शन, स्वतंत्र रूप से संचालित करने की उनकी क्षमता जितनी अधिक होगी।इसके विपरीत, जितने अधिक सिग्नल कनेक्शन होते हैं, स्वतंत्र रूप से काम करने के लिए प्रत्येक सर्किट सिस्टम की क्षमता कमजोर होती है।यदि विभिन्न कार्यों के साथ सर्किट के जमीन के तार जुड़े हुए हैं, तो यह सर्किट के बीच एक संभावित हस्तक्षेप लिंक जोड़ने के बराबर है, जो सर्किट की समग्र विश्वसनीयता को कम कर सकता है।उदाहरण के लिए, यदि दो सर्किट सिस्टम ए और बी के बीच कोई चौराहा नहीं है, तो सिस्टम ए की कार्यक्षमता सिस्टम बी के सामान्य संचालन को प्रभावित नहीं करेगी, और इसके विपरीत।लेकिन अगर इन प्रणालियों के जमीनी तारों को मिश्रित किया जाता है, तो अनावश्यक हस्तक्षेप शुरू किया जा सकता है, जिससे सर्किट की स्थिरता और विश्वसनीयता को प्रभावित किया जा सकता है।

कुल मिलाकर, इलेक्ट्रॉनिक सर्किट डिजाइन में जीएनडी की भूमिका एक साधारण ग्राउंडिंग बिंदु से बहुत आगे निकल जाती है।सर्किट के सटीक और स्थिर संचालन को सुनिश्चित करने के लिए बुनियादी विद्युत सुरक्षा सुनिश्चित करने से, जीएनडी के महत्व को नजरअंदाज नहीं किया जा सकता है।यह कई वर्गीकरण है और जटिल कार्य सिद्धांतों के लिए इंजीनियरों को सर्किट को डिजाइन और कार्यान्वित करते समय परिष्कृत और विचारशील रणनीतियों को अपनाने के लिए आवश्यक है।चाहे दैनिक जीवन या उच्च अंत प्रौद्योगिकी उत्पादों में साधारण विद्युत उपकरणों में, एक उचित ग्राउंडिंग रणनीति कुशल, विश्वसनीय और सुरक्षित इलेक्ट्रॉनिक उत्पादों को प्राप्त करने का आधार है।इसलिए, इलेक्ट्रॉनिक सर्किट से जुड़ी किसी भी परियोजना के लिए, GND की विशेषताओं और अनुप्रयोगों की गहन समझ एक सफल डिजाइन के लिए महत्वपूर्ण है।
