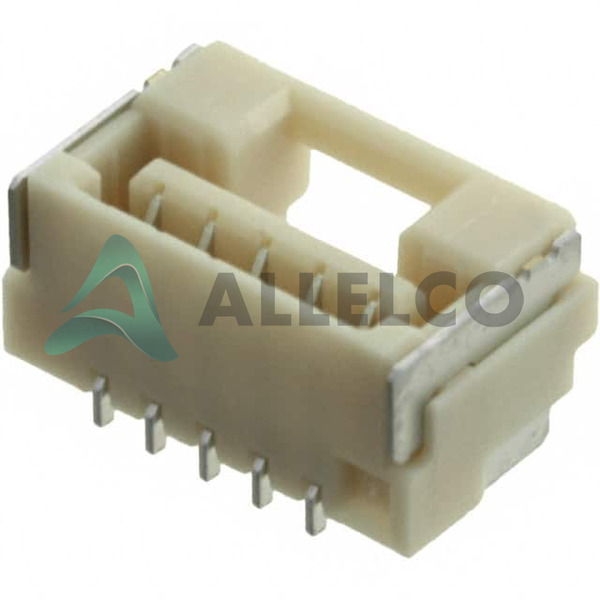

Name: Molex 5023860570
Brand: Molex
SKU: 5023860570

5023860570 ~~- Molex~~

उत्पादक भाग संख्या

5023860570

उत्पादक

Molex

Allelco भाग संख्या

32D-5023860570

ईसीएडी मॉडल

भागों का विवरण

CONN RCPT 5POS 0.049 TIN SMD R/A

विस्तृत विवरण

पैकेज

RoHs स्थिति

~~तुलना~~

विशेष विवरण

5023860570 तकनीकी विनिर्देश
Molex - 5023860570 तकनीकी विनिर्देशों, विशेषताओं, मापदंडों और Molex - 5023860570 के समान विनिर्देशों के साथ भागों

उत्पाद विशेषता

मान बताइए

उत्पादक

Molex

वेल्टेज रेटिंग

50V

समाप्ति

Solder

अंदाज

Board to Cable/Wire

शृंखला

CLIK-Mate 502386

पंक्ति रिक्ति - संभोग

पिच - मैटिंग

0.049' (1.25mm)

पैकेट

Tape & Reel (TR)

परिचालन तापमान

-40°C ~ 105°C

पंक्तियों की संख्या

पदों की संख्या भरा

All

पदों की संख्या

माउन्टिंग का प्रकार

Surface Mount, Right Angle

सामग्री ज्वलनशीलता रेटिंग

UL94 V-0

Mated Stacking हाइट्स

अंतर डेटा ट्रांसमिशन

Resin

इन्सुलेशन ऊँचाई

0.215' (5.45mm)

उत्पाद विशेषता

मान बताइए

इन्सुलेशन रंग

Natural

सुरक्षा प्रवेश

विशेषताएं

Solder Retention

बन्धन प्रकार

Latch Holder

वर्तमान रेटिंग (AMPS)

संपर्क प्रकार

Forked

संपर्क आकार

संपर्क सामग्री

Copper Alloy

संपर्क लंबाई - पोस्ट

संपर्क समाप्त मोटाई - पोस्ट

39.4µin (1.00µm)

संपर्क समाप्त मोटाई - संभोग

39.4µin (1.00µm)

संपर्क समाप्त - पोस्ट

Tin

संपर्क समाप्त - संभोग

Tin

कनेक्टर प्रकार

Receptacle

आधार उत्पाद संख्या

502386

अनुप्रयोगों

Automotive, General Purpose, Industrial, Lighting, Medical

समान विनिर्देशों के साथ भाग

दाईं ओर के तीन भागों में Molex 5023860570 के समान विनिर्देश हैं।

उत्पाद विशेषता
भाग संख्या	5023860570	5023820570	5023860670	5023860870
उत्पादक	Molex	Molex	Molex	Molex
संपर्क प्रकार	Forked	Forked	Forked	Forked
परिचालन तापमान	-40°C ~ 105°C	-40°C ~ 105°C	-40°C ~ 105°C	-40°C ~ 105°C
आधार उत्पाद संख्या	502386	502382	502386	502386
अंतर डेटा ट्रांसमिशन	Resin	Resin	Resin	Resin
समाप्ति	Solder	Solder	Solder	Solder
विशेषताएं	Solder Retention	Solder Retention	Solder Retention	Solder Retention
पंक्तियों की संख्या	1	1	1	1
संपर्क आकार	-	-	-	-
इन्सुलेशन ऊँचाई	0.215' (5.45mm)	0.173' (4.40mm)	0.215" (5.45mm)	0.215' (5.45mm)
Mated Stacking हाइट्स	-	-	-	-
वर्तमान रेटिंग (AMPS)	1A	1A	1A	1A
पैकेट	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
संपर्क लंबाई - पोस्ट	-	-	-	-
संपर्क समाप्त मोटाई - संभोग	39.4µin (1.00µm)	39.4µin (1.00µm)	39.4µin (1.00µm)	39.4µin (1.00µm)
पिच - मैटिंग	0.049' (1.25mm)	0.049' (1.25mm)	0.049" (1.25mm)	0.049' (1.25mm)
संपर्क समाप्त मोटाई - पोस्ट	39.4µin (1.00µm)	39.4µin (1.00µm)	39.4µin (1.00µm)	39.4µin (1.00µm)
संपर्क सामग्री	Copper Alloy	Copper Alloy	Copper Alloy	Copper Alloy
पंक्ति रिक्ति - संभोग	-	-	-	-
अनुप्रयोगों	Automotive, General Purpose, Industrial, Lighting, Medical	Automotive, General Purpose, Industrial, Lighting, Medical	Automotive, General Purpose, Industrial, Lighting, Medical	Automotive, General Purpose, Industrial, Lighting, Medical
संपर्क समाप्त - पोस्ट	Tin	Tin	Tin	Tin
सामग्री ज्वलनशीलता रेटिंग	UL94 V-0	UL94 V-0	UL94 V-0	UL94 V-0
माउन्टिंग का प्रकार	Surface Mount, Right Angle	Surface Mount	Surface Mount, Right Angle	Surface Mount, Right Angle
पदों की संख्या भरा	All	All	All	All
संपर्क समाप्त - संभोग	Tin	Tin	Tin	Tin
कनेक्टर प्रकार	Receptacle	Receptacle	Receptacle	Receptacle
बन्धन प्रकार	Latch Holder	Latch Holder	Latch Holder	Latch Holder
इन्सुलेशन रंग	Natural	Natural	Natural	Natural
अंदाज	Board to Cable/Wire	Board to Cable/Wire	Board to Cable/Wire	Board to Cable/Wire
सुरक्षा प्रवेश	-	-	-	-
शृंखला	CLIK-Mate 502386	CLIK-Mate 502382	CLIK-Mate 502386	CLIK-Mate 502386
वेल्टेज रेटिंग	50V	50V	50V	50V
पदों की संख्या	5	5	6	8
