घरउत्पादएकीकृत सर्किट (आईसीएस)पीएमआईसी - पूर्ण, आधा-पुल ड्राइवर्सTDA21242AUMA1

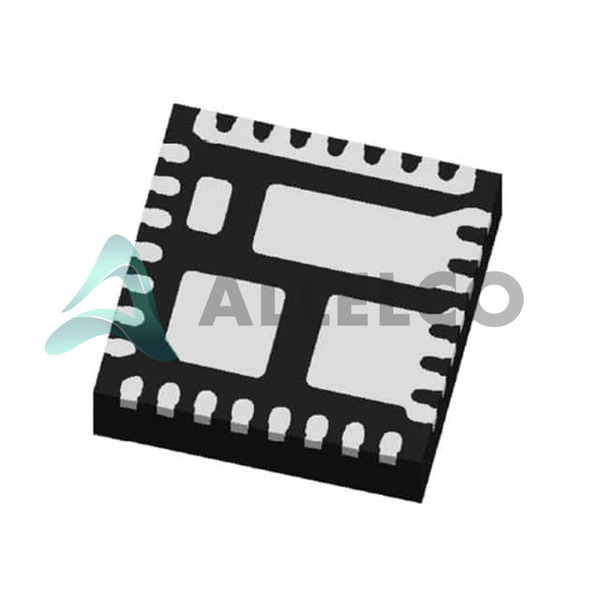

TDA21242AUMA1 Image
छवि प्रतिनिधित्व हो सकती है।
उत्पाद विवरण के लिए विनिर्देश देखें।

TDA21242AUMA1 - Infineon Technologies

उत्पादक भाग संख्या
TDA21242AUMA1
उत्पादक
Infineon Technologies
Allelco भाग संख्या
32D-TDA21242AUMA1
ईसीएडी मॉडल
भागों का विवरण
IC HALF BRIDGE DRIVER 25A 30IQFN
विस्तृत विवरण
पैकेज
30-PowerTFQFN
विवरण तालिका
TDA21242.pdf
RoHs स्थिति
स्टॉक में: 7288

आवश्यक फ़ील्ड एक Asterisk (*) द्वारा इंगित किए जाते हैं
कृपया RFQ भेजें, हम तुरंत जवाब देंगे।

मात्रा

विशेष विवरण

TDA21242AUMA1 तकनीकी विनिर्देश
Infineon Technologies - TDA21242AUMA1 तकनीकी विनिर्देशों, विशेषताओं, मापदंडों और Infineon Technologies - TDA21242AUMA1 के समान विनिर्देशों के साथ भागों

उत्पाद विशेषता मान बताइए
उत्पादक Infineon Technologies
वोल्टेज आपूर्ति 4.5V ~ 7V
वोल्टेज - लोड 4.5V ~ 16V
प्रौद्योगिकी Power MOSFET
प्रदायक डिवाइस पैकेज PG-IQFN-30-2
शृंखला -
आरडीएस ऑन (टाइप) -
पैकेज / प्रकरण 30-PowerTFQFN
पैकेट Tape & Reel (TR)
उत्पादन विन्यास Half Bridge
उत्पाद विशेषता मान बताइए
परिचालन तापमान -40°C ~ 125°C (TJ)
माउन्टिंग का प्रकार Surface Mount
लोड प्रकार Inductive
इंटरफेस PWM
विशेषताएं Bootstrap Circuit
गलती सुरक्षा Over Temperature, Shoot-Through, UVLO
वर्तमान - पीक उत्पादन -
वर्तमान - आउटपुट / चैनल 25A
आधार उत्पाद संख्या TDA21242
अनुप्रयोगों Synchronous Buck Converters

समान विनिर्देशों के साथ भाग

दाईं ओर के तीन भागों में Infineon Technologies TDA21242AUMA1 के समान विनिर्देश हैं।

उत्पाद विशेषता TDA21242AUMA1 TDA21240AUMA1 TDA21220AUMA1 TDA21326
भाग संख्या TDA21242AUMA1 TDA21240AUMA1 TDA21220AUMA1 TDA21326
उत्पादक Infineon Technologies Infineon Technologies Infineon Technologies INFINEO
परिचालन तापमान -40°C ~ 125°C (TJ) -40°C ~ 125°C (TJ) -40°C ~ 150°C (TJ) -
उत्पादन विन्यास Half Bridge Half Bridge Half Bridge -
वोल्टेज आपूर्ति 4.5V ~ 7V 4.5V ~ 7V 4.5V ~ 5.5V -
प्रौद्योगिकी Power MOSFET Power MOSFET DrMOS -
पैकेट Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) -
विशेषताएं Bootstrap Circuit Bootstrap Circuit Bootstrap Circuit -
वर्तमान - आउटपुट / चैनल 25A 40A 50A -
आधार उत्पाद संख्या TDA21242 TDA21240 TDA21220 -
शृंखला - - - -
माउन्टिंग का प्रकार Surface Mount Surface Mount Surface Mount -
वर्तमान - पीक उत्पादन - - - -
प्रदायक डिवाइस पैकेज PG-IQFN-30-2 PG-IQFN-30-2 PG-IQFN-40-1 -
पैकेज / प्रकरण 30-PowerTFQFN 30-PowerTFQFN 40-VFQFN Exposed Pad -
गलती सुरक्षा Over Temperature, Shoot-Through, UVLO Shoot-Through, UVLO Shoot-Through, UVLO -
वोल्टेज - लोड 4.5V ~ 16V 5V ~ 16V 5V ~ 16V -
इंटरफेस PWM PWM PWM -
अनुप्रयोगों Synchronous Buck Converters Synchronous Buck Converters Buck Converters -
आरडीएस ऑन (टाइप) - - - -
लोड प्रकार Inductive Inductive Inductive -

TDA21242AUMA1 डेटशीट पीडीएफ

TDA21242AUMA1 - Infineon Technologies के लिए TDA21242AUMA1 PDF DataSheets और Infineon Technologies प्रलेखन डाउनलोड करें।

पीसीएन पैकेजिंग
Mult Dev Cover Tape Chg 13/Jul/2022.pdf 330mm Reel Pkg Chg 3/Aug/2018.pdf
पीसीएन अप्रचलन/ ईओएल
Mult Dev EOL 10/Jan/2022.pdf
PCN असेंबली/ओरिजिन
Mult Dev Wafer Chgs 5/Nov/2021.pdf
HTML डेटशीट
TDA21242.pdf
