घरउत्पादआइसोलेटरोंऑप्टोओसोलॉटर्स - ट्रांजिस्टर, फोटोवोल्टिक आउटपुटCPC1001N

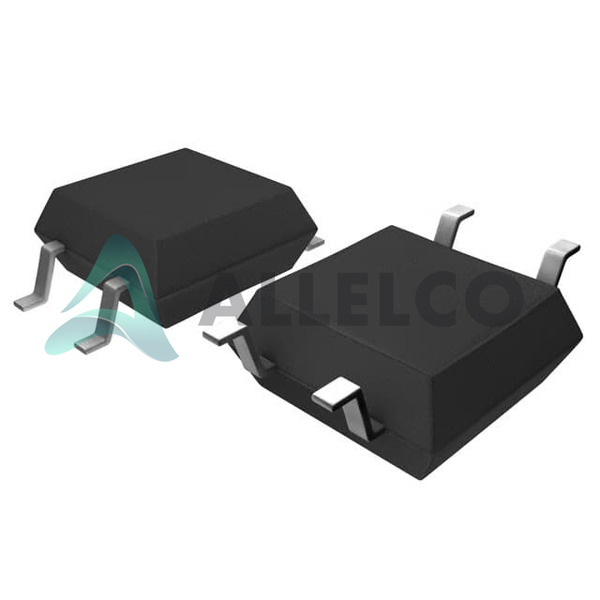

CPC1001N Image
छवि प्रतिनिधित्व हो सकती है।
उत्पाद विवरण के लिए विनिर्देश देखें।

CPC1001N - IXYS Integrated Circuits Division

उत्पादक भाग संख्या
CPC1001N
उत्पादक
IXYS Corporation
Allelco भाग संख्या
32D-CPC1001N
ईसीएडी मॉडल
भागों का विवरण
OPTOISOLATOR 1.5KV TRANS 4SMD
विस्तृत विवरण
पैकेज
4-SMD, Gull Wing
विवरण तालिका
Integrated Circuits Catalog.pdf
CPC1001N.pdf
RoHs स्थिति
स्टॉक में: 68180

आवश्यक फ़ील्ड एक Asterisk (*) द्वारा इंगित किए जाते हैं
कृपया RFQ भेजें, हम तुरंत जवाब देंगे।

मात्रा

विशेष विवरण

CPC1001N तकनीकी विनिर्देश
IXYS Integrated Circuits Division - CPC1001N तकनीकी विनिर्देशों, विशेषताओं, मापदंडों और IXYS Integrated Circuits Division - CPC1001N के समान विनिर्देशों के साथ भागों

उत्पाद विशेषता मान बताइए
उत्पादक IXYS Corporation
वोल्टेज - आउटपुट (मैक्स) 30V
वोल्टेज - अलगाव 1500Vrms
वोल्ट - फॉरवर्ड (वीएफ) (टाइप) 1.2V
Vce संतृप्ति (मैक्स) 300mV
चालू करें / बंद करें समय (टाइप) 1µs, 30µs
प्रदायक डिवाइस पैकेज 4-SOP (2.54mm)
शृंखला -
उठो / पतन समय (टाइप) -
पैकेज / प्रकरण 4-SMD, Gull Wing
पैकेट Tube
उत्पाद विशेषता मान बताइए
उत्पादन का प्रकार Transistor
परिचालन तापमान -40°C ~ 85°C
चैनलों की संख्या 1
माउन्टिंग का प्रकार Surface Mount
इनपुट प्रकार DC
वर्तमान हस्तांतरण अनुपात (न्यूनतम) 100% @ 200µA
वर्तमान हस्तांतरण अनुपात (मैक्स) 800% @ 200µA
वर्तमान - आउटपुट / चैनल -
वर्तमान - डीसी फॉरवर्ड (यदि) (मैक्स) 5 mA
आधार उत्पाद संख्या CPC1001

समान विनिर्देशों के साथ भाग

दाईं ओर के तीन भागों में IXYS Integrated Circuits Division CPC1001N के समान विनिर्देश हैं।

उत्पाद विशेषता CPC1001N CPC1001NTR CPC1014N CPC1009NTR
भाग संख्या CPC1001N CPC1001NTR CPC1014N CPC1009NTR
उत्पादक IXYS Integrated Circuits Division IXYS Integrated Circuits Division IXYS Integrated Circuits Division IXYS Integrated Circuits Division
आधार उत्पाद संख्या CPC1001 CPC1001 CPC1014 CPC1009
पैकेट Tube Tape & Reel (TR) Tube Tape & Reel (TR)
वर्तमान हस्तांतरण अनुपात (न्यूनतम) 100% @ 200µA 100% @ 200µA - -
Vce संतृप्ति (मैक्स) 300mV 300mV - -
वोल्टेज - अलगाव 1500Vrms 1500Vrms - -
वर्तमान - आउटपुट / चैनल - - - -
माउन्टिंग का प्रकार Surface Mount Surface Mount Surface Mount Surface Mount
उठो / पतन समय (टाइप) - - - -
उत्पादन का प्रकार Transistor Transistor AC, DC AC, DC
चैनलों की संख्या 1 1 - -
पैकेज / प्रकरण 4-SMD, Gull Wing 4-SMD, Gull Wing 4-SOP (0.150", 3.81mm) 4-SOP (0.150', 3.81mm)
वोल्टेज - आउटपुट (मैक्स) 30V 30V - -
वर्तमान - डीसी फॉरवर्ड (यदि) (मैक्स) 5 mA 5 mA - -
प्रदायक डिवाइस पैकेज 4-SOP (2.54mm) 4-SOP (2.54mm) 4-SOP 4-SOP
चालू करें / बंद करें समय (टाइप) 1µs, 30µs 1µs, 30µs - -
वोल्ट - फॉरवर्ड (वीएफ) (टाइप) 1.2V 1.2V - -
वर्तमान हस्तांतरण अनुपात (मैक्स) 800% @ 200µA 800% @ 200µA - -
परिचालन तापमान -40°C ~ 85°C -40°C ~ 85°C - -
इनपुट प्रकार DC DC - -
शृंखला - - CPC, OptoMOS® CPC, OptoMOS®

CPC1001N डेटशीट पीडीएफ

CPC1001N - IXYS Integrated Circuits Division के लिए CPC1001N PDF DataSheets और IXYS Integrated Circuits Division प्रलेखन डाउनलोड करें।

डाटा शीट
CPC1001N.pdf
HTML डेटशीट
Integrated Circuits Catalog.pdf
पीसीएन डिजाइन/विनिर्देश
Cylindrical Battery Holders.pdf
