घरउत्पादआइसोलेटरोंअलगाव - गेट ड्राइवर्सBM6104FV-CE2

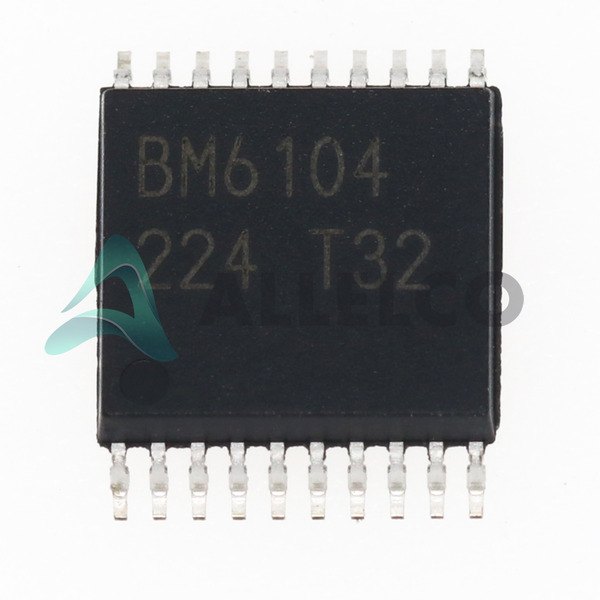

BM6104FV-CE2 Image
छवि प्रतिनिधित्व हो सकती है।
उत्पाद विवरण के लिए विनिर्देश देखें।

BM6104FV-CE2 - Rohm Semiconductor

उत्पादक भाग संख्या
BM6104FV-CE2
उत्पादक
LAPIS Technology
Allelco भाग संख्या
32D-BM6104FV-CE2
ईसीएडी मॉडल
भागों का विवरण
DGTL ISO 2.5KV GATE DRVR 20SSOP
विस्तृत विवरण
पैकेज
20-SSOP (0.240", 6.10mm Width)
विवरण तालिका
SSOP-B20W Dry Pack Taping Spec.pdf
RoHs स्थिति
स्टॉक में: 5000

आवश्यक फ़ील्ड एक Asterisk (*) द्वारा इंगित किए जाते हैं
कृपया RFQ भेजें, हम तुरंत जवाब देंगे।

मात्रा

विशेष विवरण

BM6104FV-CE2 तकनीकी विनिर्देश
Rohm Semiconductor - BM6104FV-CE2 तकनीकी विनिर्देशों, विशेषताओं, मापदंडों और Rohm Semiconductor - BM6104FV-CE2 के समान विनिर्देशों के साथ भागों

उत्पाद विशेषता मान बताइए
उत्पादक LAPIS Technology
वोल्टेज - आउटपुट आपूर्ति 10V ~ 24V
वोल्टेज - अलगाव 2500Vrms
वोल्ट - फॉरवर्ड (वीएफ) (टाइप) -
प्रौद्योगिकी Magnetic Coupling
प्रदायक डिवाइस पैकेज 20-SSOP-BW
शृंखला Automotive, AEC-Q100
उठो / पतन समय (टाइप) 50ns, 50ns
पल्स चौड़ाई विरूपण (मैक्स) -
प्रचार विलंब टीपीएलएच / टीपीएचएल (मैक्स) 150ns, 150ns
उत्पाद विशेषता मान बताइए
पैकेज / प्रकरण 20-SSOP (0.240", 6.10mm Width)
पैकेट Tape & Reel (TR)
परिचालन तापमान -40°C ~ 125°C
चैनलों की संख्या 1
माउन्टिंग का प्रकार Surface Mount
वर्तमान - पीक उत्पादन 5A, 1A
वर्तमान - आउटपुट हाई, लो -
आम मोड क्षणिक प्रतिरक्षा (न्यूनतम) 100kV/µs
आधार उत्पाद संख्या BM6104
अनुमोदन एजेंसी UR

समान विनिर्देशों के साथ भाग

दाईं ओर के तीन भागों में Rohm Semiconductor BM6104FV-CE2 के समान विनिर्देश हैं।

उत्पाद विशेषता BM6104FV-CE2 BM6112FV-CE2 BM60014FV-CE2 BM61S41RFV-CE2
भाग संख्या BM6104FV-CE2 BM6112FV-CE2 BM60014FV-CE2 BM61S41RFV-CE2
उत्पादक Rohm Semiconductor Rohm Semiconductor Rohm Semiconductor Rohm Semiconductor
माउन्टिंग का प्रकार Surface Mount Surface Mount Surface Mount Surface Mount
आधार उत्पाद संख्या BM6104 BM6112 BM60014 BM61S41
अनुमोदन एजेंसी UR - UR UL
पैकेज / प्रकरण 20-SSOP (0.240", 6.10mm Width) 28-SSOP (0.315", 8.00mm Width) 20-SSOP (0.240', 6.10mm Width) 10-SSOP (0.315", 8.00mm Width)
वोल्टेज - आउटपुट आपूर्ति 10V ~ 24V 14V ~ 20V 10V ~ 24V 16V ~ 24V
परिचालन तापमान -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C -40°C ~ 125°C
चैनलों की संख्या 1 1 1 1
प्रदायक डिवाइस पैकेज 20-SSOP-BW 28-SSOP-BW 20-SSOP-BW 10-SSOP-BW
वर्तमान - आउटपुट हाई, लो - - 3A, 3A 4A, 4A
वोल्ट - फॉरवर्ड (वीएफ) (टाइप) - - - -
प्रौद्योगिकी Magnetic Coupling Capacitive Coupling Magnetic Coupling -
वोल्टेज - अलगाव 2500Vrms 3750Vrms 2500Vrms 3750Vrms
उठो / पतन समय (टाइप) 50ns, 50ns 30ns, 30ns 50ns, 50ns 15ns, 15ns
वर्तमान - पीक उत्पादन 5A, 1A - 5A -
पैकेट Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
प्रचार विलंब टीपीएलएच / टीपीएचएल (मैक्स) 150ns, 150ns 150ns, 150ns 120ns, 120ns 65ns, 65ns
पल्स चौड़ाई विरूपण (मैक्स) - 30ns - 60ns
शृंखला Automotive, AEC-Q100 - Automotive, AEC-Q100 Automotive, AEC-Q100
आम मोड क्षणिक प्रतिरक्षा (न्यूनतम) 100kV/µs 100kV/µs 100kV/µs 100kV/µs

BM6104FV-CE2 डेटशीट पीडीएफ

BM6104FV-CE2 - Rohm Semiconductor के लिए BM6104FV-CE2 PDF DataSheets और Rohm Semiconductor प्रलेखन डाउनलोड करें।

अन्य संबंधित दस्तावेज
AEC-Q101 Automotive Requirements.pdf BM6104FV-CE2 Flammability.pdf
HTML डेटशीट
SSOP-B20W Dry Pack Taping Spec.pdf
पर्यावरण सूचना
BM6104FV-CE2 Whisker Info.pdf
