Name: Texas Instruments TMCS1101A2UQDRQ1
Brand: Texas Instruments
SKU: TMCS1101A2UQDRQ1
Availability: InStock
Rating: 5 (8 reviews)

TMCS1101A2UQDRQ1 ~~- Texas Instruments~~

उत्पादक भाग संख्या

TMCS1101A2UQDRQ1

Allelco भाग संख्या

32D-TMCS1101A2UQDRQ1

ईसीएडी मॉडल

भागों का विवरण

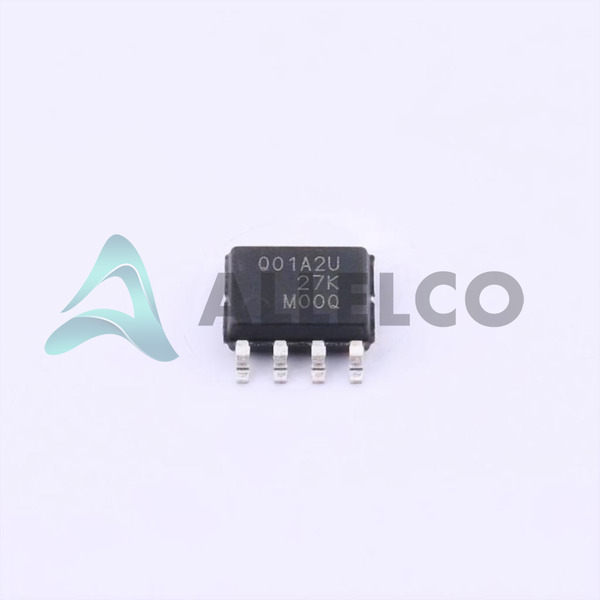

SENSOR CURRENT HALL EFFECT 8SOIC

पैकेज

8-SOIC (0.154", 3.90mm Width)

विवरण तालिका

~~TMCS1101A2UQDRQ1.pdf~~

~~तुलना~~

हमारा प्रमाणन

विशेष विवरण

TMCS1101A2UQDRQ1 तकनीकी विनिर्देश
Texas Instruments - TMCS1101A2UQDRQ1 तकनीकी विनिर्देशों, विशेषताओं, मापदंडों और Texas Instruments - TMCS1101A2UQDRQ1 के समान विनिर्देशों के साथ भागों

उत्पाद विशेषता

मान बताइए

उत्पादक

Texas Instruments

वोल्टेज आपूर्ति

3V ~ 5.5V

प्रदायक डिवाइस पैकेज

8-SOIC

शृंखला

Automotive, AEC-Q100

सेंसर लिखें

Hall Effect

संवेदनशीलता

100mV/A

जवाब देने का समय

6.5µs

ध्रुवीकरण

Unidirectional

पैकेज / प्रकरण

8-SOIC (0.154", 3.90mm Width)

पैकेट

Tape & Reel (TR)

उत्पाद विशेषता

मान बताइए

उत्पादन

Ratiometric, Voltage

परिचालन तापमान

-40°C ~ 125°C (TA)

चैनलों की संख्या

माउन्टिंग का प्रकार

Surface Mount

linearity

±0.05%

आवृत्ति

80kHz

मापने के लिए

AC/DC

वर्तमान - आपूर्ति (मैक्स)

6mA

वर्तमान - सेंसिंग

शुद्धता

पर्यावरण और निर्यात वर्गीकरण

गुण

विवरण

RoHs स्थिति

लागू नहीं

नमी संवेदनशीलता स्तर (एमएसएल)

2 (1 Year)

तक पहुँचने की स्थिति

ECCN

EAR99

HTSUS

8542.39.0001

समान विनिर्देशों के साथ भाग

दाईं ओर के तीन भागों में Texas Instruments TMCS1101A2UQDRQ1 के समान विनिर्देश हैं।

उत्पाद विशेषता
भाग संख्या	TMCS1101A2UQDRQ1	TMCS1101A1BQDRQ1	TMCS1101A2BQDR	TMCS1107A1BQDR
उत्पादक	Texas Instruments	Texas Instruments	Texas Instruments	Texas Instruments
वर्तमान - आपूर्ति (मैक्स)	6mA	6mA	6mA	6mA
चैनलों की संख्या	1	1	1	1
पैकेट	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
शृंखला	Automotive, AEC-Q100	Automotive, AEC-Q100	-	Automotive, AEC-Q100
प्रदायक डिवाइस पैकेज	8-SOIC	8-SOIC	8-SOIC	-
वर्तमान - सेंसिंग	-	±45A	±22.5A	-
शुद्धता	-	-	-	-
ध्रुवीकरण	Unidirectional	Bidirectional	Bidirectional	Bidirectional
linearity	±0.05%	±0.05%	±0.05%	±0.5%
संवेदनशीलता	100mV/A	50mV/A	100mV/A	50mV/A
आवृत्ति	80kHz	80kHz	80kHz	80kHz
परिचालन तापमान	-40°C ~ 125°C (TA)	-40°C ~ 125°C (TA)	-40°C ~ 125°C (TA)	-40°C ~ 125°C (TA)
उत्पादन	Ratiometric, Voltage	Ratiometric, Voltage	Ratiometric, Voltage	Ratiometric, Voltage
मापने के लिए	AC/DC	AC/DC	AC/DC	AC/DC
पैकेज / प्रकरण	8-SOIC (0.154", 3.90mm Width)	8-SOIC (0.154", 3.90mm Width)	8-SOIC (0.154", 3.90mm Width)	8-SOIC (0.154", 3.90mm Width)
जवाब देने का समय	6.5µs	6.5µs	6.5µs	6.5µs
माउन्टिंग का प्रकार	Surface Mount	Surface Mount	Surface Mount	Surface Mount
सेंसर लिखें	Hall Effect	Hall Effect	Hall Effect	Hall Effect
वोल्टेज आपूर्ति	3V ~ 5.5V	3V ~ 5.5V	3V ~ 5.5V	3V ~ 5.5V
