Name: STMicroelectronics Z0103DN 5AA4
Brand: STMicroelectronics
SKU: Z0103DN 5AA4

Z0103DN 5AA4 ~~- STMicroelectronics~~

उत्पादक भाग संख्या

Z0103DN 5AA4

Allelco भाग संख्या

32D-Z0103DN 5AA4

ईसीएडी मॉडल

भागों का विवरण

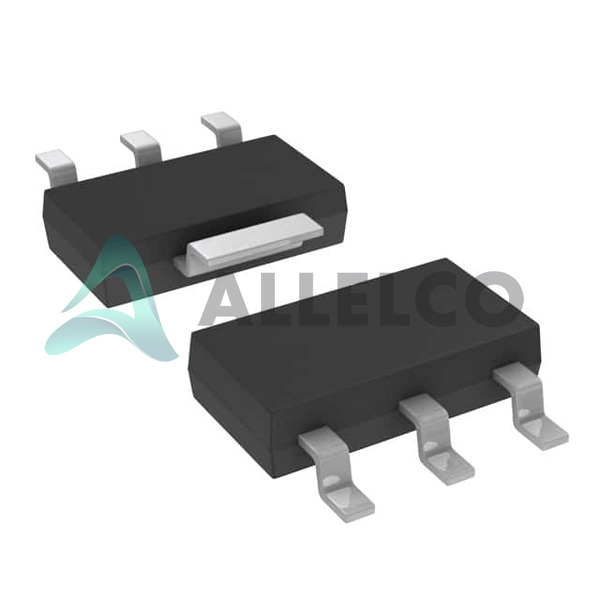

TRIAC SENS GATE 400V 1A SOT223

विस्तृत विवरण

पैकेज

TO-261-4, TO-261AA

विवरण तालिका

Z01 Series.pdf

RoHs स्थिति

~~तुलना~~

विशेष विवरण

Z0103DN 5AA4 तकनीकी विनिर्देश
STMicroelectronics - Z0103DN 5AA4 तकनीकी विनिर्देशों, विशेषताओं, मापदंडों और STMicroelectronics - Z0103DN 5AA4 के समान विनिर्देशों के साथ भागों

उत्पाद विशेषता

मान बताइए

उत्पादक

STMicroelectronics

वोल्टेज - बंद राज्य

400 V

वोल्टेज - फाटक ट्रिगर (VGT) (मैक्स)

1.3 V

triac प्रकार

Logic - Sensitive Gate

प्रदायक डिवाइस पैकेज

SOT-223

शृंखला

पैकेज / प्रकरण

TO-261-4, TO-261AA

पैकेट

Tape & Reel (TR)

उत्पाद विशेषता

मान बताइए

परिचालन तापमान

-40°C ~ 125°C (TJ)

माउन्टिंग का प्रकार

Surface Mount

वर्तमान - राज्य (यह (आरएमएस)) (मैक्स) पर

1 A

वर्तमान -। गैर प्रतिनिधि वृद्धि 50, 60 हर्ट्ज (आईटीएसएम)

8A, 8.5A

वर्तमान - पकड़ो (IH) (मैक्स)

7 mA

वर्तमान - फाटक ट्रिगर (आईजीटी) (मैक्स)

3 mA

विन्यास

Single

आधार उत्पाद संख्या

Z0103

समान विनिर्देशों के साथ भाग

दाईं ओर के तीन भागों में STMicroelectronics Z0103DN 5AA4 के समान विनिर्देश हैं।

उत्पाद विशेषता
भाग संख्या	Z0103DN 5AA4	Z0103MARL1G	Z0103MA 5AL2	Z0103MN 5AA4
उत्पादक	STMicroelectronics	onsemi	STMicroelectronics	STMicroelectronics
प्रदायक डिवाइस पैकेज	SOT-223	TO-92 (TO-226)	TO-92-3	SOT-223
वर्तमान - फाटक ट्रिगर (आईजीटी) (मैक्स)	3 mA	3 mA	3 mA	3 mA
पैकेज / प्रकरण	TO-261-4, TO-261AA	TO-226-3, TO-92-3 Long Body (Formed Leads)	TO-226-3, TO-92-3 (TO-226AA) Formed Leads	TO-261-4, TO-261AA
शृंखला	-	-	-	-
वर्तमान - राज्य (यह (आरएमएस)) (मैक्स) पर	1 A	1 A	1 A	1 A
आधार उत्पाद संख्या	Z0103	Z010	Z0103	Z0103
विन्यास	Single	Single	Single	Single
triac प्रकार	Logic - Sensitive Gate	Logic - Sensitive Gate	Logic - Sensitive Gate	Logic - Sensitive Gate
वोल्टेज - फाटक ट्रिगर (VGT) (मैक्स)	1.3 V	1.3 V	1.3 V	1.3 V
वर्तमान -। गैर प्रतिनिधि वृद्धि 50, 60 हर्ट्ज (आईटीएसएम)	8A, 8.5A	8A @ 60Hz	8A, 8.5A	8A, 8.5A
वोल्टेज - बंद राज्य	400 V	600 V	600 V	600 V
पैकेट	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
वर्तमान - पकड़ो (IH) (मैक्स)	7 mA	10 mA	7 mA	7 mA
माउन्टिंग का प्रकार	Surface Mount	Through Hole	Through Hole	Surface Mount
परिचालन तापमान	-40°C ~ 125°C (TJ)	-40°C ~ 125°C (TJ)	-40°C ~ 125°C (TJ)	-40°C ~ 125°C (TJ)

शिपमेंट

डिलीवरी का समय

इन-स्टॉक आइटम को 24 घंटे के भीतर भेजा जा सकता है।कुछ हिस्सों को 1-2 दिनों के भीतर डिलीवरी के लिए व्यवस्थित किया जाएगा, जिस तारीख से सभी आइटम हमारे गोदाम में आते हैं।और Allelco जहाज दिन में एक बार रविवार को छोड़कर लगभग 17:00 बजे ऑर्डर करते हैं।एक बार माल भेजने के बाद, अनुमानित डिलीवरी का समय शिपिंग विधियों और वितरण गंतव्य पर निर्भर करता है।नीचे दी गई तालिका कुछ सामान्य देशों के लिए लॉजिस्टिक समय है।

वितरण लागत

यदि आपके पास एक है तो शिपमेंट के लिए अपने एक्सप्रेस खाते का उपयोग करें।
शिपमेंट के लिए हमारे खाते का उपयोग करें।अनुमानित शुल्क के लिए नीचे दी गई तालिका देखें।

(अलग -अलग समय सीमा / देश / पैकेज आकार की कीमत अलग है।)

डिलिवरी विधि

डीएचएल / यूपीएस / फेडएक्स / टीएनटी / ईएमएस / एसएफ द्वारा वैश्विक सामान्य शिपमेंट हम समर्थन करते हैं।
अन्य लोग अधिक शिपिंग तरीके, कृपया अपने ग्राहक प्रबंधक के संपर्क में रहें।

सामान्य देश लॉजिस्टिक टाइम संदर्भ
क्षेत्र	देश	लॉजिस्टिक टाइम (दिन)
अमेरिका	संयुक्त राज्य अमेरिका	5
अमेरिका	ब्राज़िल	7
यूरोप	जर्मनी	5
	यूनाइटेड किंगडम	4
	इटली	5
ओशिनिया	ऑस्ट्रेलिया	6
ओशिनिया	न्यूज़ीलैंड	5
एशिया	भारत	4
एशिया	जापान	4
मध्य पूर्व	इजराइल	6

डीएचएल और फेडेक्स शिपमेंट चार्ज संदर्भ
शिपमेंट शुल्क	संदर्भ डीएचएल (यूएसडी $)
0.00 किग्रा -1.00 किग्रा	USD $30.00 - USD $60.00
1.00 किग्रा -2.00 किग्रा	USD $40.00 - USD $80.00
2.00 किग्रा -3.00 किग्रा	USD $50.00 - USD $100.00

टिप्पणी:: उपरोक्त तालिका केवल संदर्भ के लिए है।बेकाबू कारकों के लिए कुछ डेटा पूर्वाग्रह हो सकते हैं।
