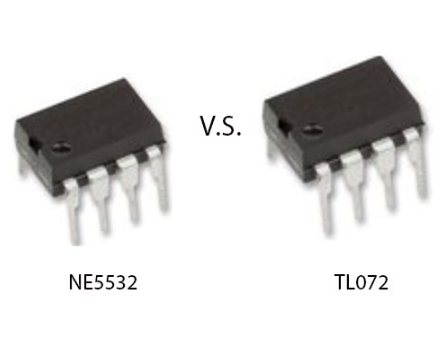

NE5532 और TL072: इन ऑप-एम्प्स को अलग क्या सेट करता है?

इलेक्ट्रॉनिक डिजाइन में, सही परिचालन एम्पलीफायर चुनने से सभी अंतर हो सकता है।उल्लेखनीय विकल्पों में NE5532 और TL072 हैं, प्रत्येक विभिन्न अनुप्रयोगों में अद्वितीय लाभ लाते हैं।यह लेख इन लोकप्रिय ऑप-एम्प्स की ताकत और उपयोग की पड़ताल करता है, जो प्रदर्शन की जरूरतों के आधार पर सूचित निर्णय लेने में आपकी मदद करने के लिए उनकी अलग-अलग विशेषताओं को उजागर करता है।चाहे वह NE5532 का कम शोर आउटपुट हो, उच्च-निष्ठा ऑडियो के लिए आदर्श हो, या TL072 की कम बिजली की खपत और JFET इनपुट, बैटरी-संचालित उपकरणों के लिए एकदम सही, उनकी विशेषताओं और इष्टतम सेटिंग्स को समझना ऑडियो, इंस्ट्रूमेंटेशन में इलेक्ट्रॉनिक डिजाइनों की सफलता को काफी प्रभावित कर सकता है।, और अधिक।

सूची

NE5532 का अवलोकन

Ne5532 एक दोहरी-चैनल परिचालन एम्पलीफायर अपनी उल्लेखनीय विशेषताओं के लिए मनाया जाता है, जैसे कम शोर, असाधारण आउटपुट ड्राइव क्षमता और व्यापक बैंडविड्थ रेंज।यह विभिन्न डोमेन में एक आदर्श विकल्प के रूप में खड़ा है, जिसमें उच्च-निष्ठा ऑडियो सिस्टम, सटीक इंस्ट्रूमेंटेशन और दूरसंचार एम्पलीफायरों सहित।उन परिदृश्यों में जहां शोर में कमी को प्राथमिकता दी जाती है, 5532A वेरिएंट को अक्सर इसके आश्वस्त कम शोर वोल्टेज के लिए चुना जाता है, जो पूरी तरह से वातावरण के साथ पूरी तरह से संरेखित होता है, जिसमें त्रुटिहीन ऑडियो स्पष्टता और सटीकता की आवश्यकता होती है।

शीर्ष स्तरीय ऑडियो उपकरणों में, NE5532 की कम विरूपण और उच्च स्लीव दर सटीक ध्वनि प्रजनन को सक्षम करती है।यह ऑडियो उत्पादन में स्पष्टता और विस्तार को प्राप्त करने के लिए समर्पित होने के लिए आपके प्रयासों को प्रतिबिंबित करता है।ऑडियो उपकरणों में NE5532 को नियोजित करना असाधारण ध्वनि पारदर्शिता, पेशेवर ऑडियो सेटिंग्स में एक प्रतिष्ठित विशेषता सुनिश्चित करता है।

सटीक इंस्ट्रूमेंटेशन के लिए, NE5532 कम इनपुट ऑफसेट वोल्टेज और एक उच्च लाभ बैंडविड्थ उत्पाद जैसी सुविधाओं के माध्यम से अपनी योग्यता साबित करता है।यह ऑस्किलोस्कोप और मल्टीमीटर जैसे उपकरणों के लिए फायदेमंद है, जो विभिन्न परिस्थितियों में सटीक माप और सुसंगत कार्यक्षमता के लिए इन विशेषताओं पर भरोसा करते हैं।व्यापक बैंडविड्थ के प्रबंधन में NE5532 की दक्षता इसे दूरसंचार में अत्यधिक मूल्यवान बनाती है, जहां प्रभावी सिग्नल प्रवर्धन अंतिम है।इसका विश्वसनीय प्रदर्शन सिग्नल लॉस और विकृति को कम करता है, दूरसंचार क्षेत्र की स्पष्ट और विश्वसनीय संचार मार्गों की आवश्यकता को पूरा करता है।NE5532 को शामिल करके, दूरसंचार बुनियादी ढांचा अखंडता और कुशल सिग्नल हस्तांतरण को बनाए रख सकता है।

TL072 गहन विश्लेषण

TL072 एक दोहरी J-FET इनपुट ऑपरेशनल एम्पलीफायर की सुविधा है।इसके मूल में, सटीक रूप से मिलान किए गए उच्च-वोल्टेज ट्रांजिस्टर एक एकल आईसी के भीतर एकीकृत होते हैं।यह सेटअप उच्च स्लीव दरों, कम इनपुट पूर्वाग्रह, कम ऑफसेट धाराओं और एक स्थिर ऑफसेट वोल्टेज को शामिल करके प्रभावशाली परिणाम प्राप्त करने के लिए तैयार किया गया है।इनपुट सिग्नल शिफ्ट के लिए एम्पलीफायर की तेजी से प्रतिक्रिया को इसकी स्विफ्ट स्लीव दर से सुगम बनाया जाता है, जिससे यह उन अनुप्रयोगों को पूरा करने की अनुमति देता है जो सटीक और गति दोनों की मांग करते हैं।

डिजाइन प्रभावी रूप से इनपुट पूर्वाग्रह और ऑफसेट धाराओं को कम करता है, बढ़ाया सटीकता और निर्भरता में योगदान देता है।सेंसर अनुप्रयोगों और सटीक माप प्रणालियों में, ऑफसेट को कम करना आग्रहपूर्ण है, क्योंकि यहां तक ​​कि मामूली विसंगतियों से उल्लेखनीय माप त्रुटियां हो सकती हैं।एक सुसंगत ऑफसेट वोल्टेज सुनिश्चित करना दीर्घकालिक प्रदर्शन स्थिरता और विश्वसनीयता को बढ़ाता है।यह पहलू पेशेवर ऑडियो उपकरणों में एक सक्रिय भूमिका निभाता है, जहां इलेक्ट्रॉनिक प्रदर्शन सीधे ध्वनि की गुणवत्ता को प्रभावित करता है।

TL072 बहुमुखी है, विभिन्न डोमेन में उपयोग करता है।ऑडियो इंजीनियरिंग में, यह कम शोर और उच्च निष्ठा के साथ चमकता है।समय के साथ घटक अखंडता सुनिश्चित करते हुए, इसके न्यूनतम ऑफसेट और पूर्वाग्रह धाराओं से सटीक इंस्ट्रूमेंटेशन लाभ होता है।TL072 को सिस्टम में शामिल करते समय, बाहरी प्रतिरोधों और थर्मल स्थितियों पर ध्यान केंद्रित करने से प्रदर्शन बढ़ सकता है।

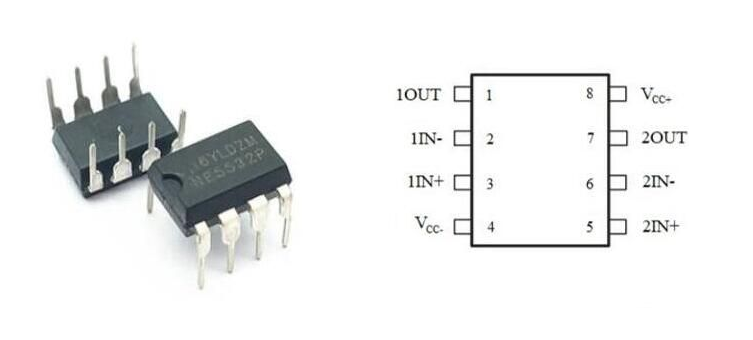

NE5532 पिनआउट अवलोकन

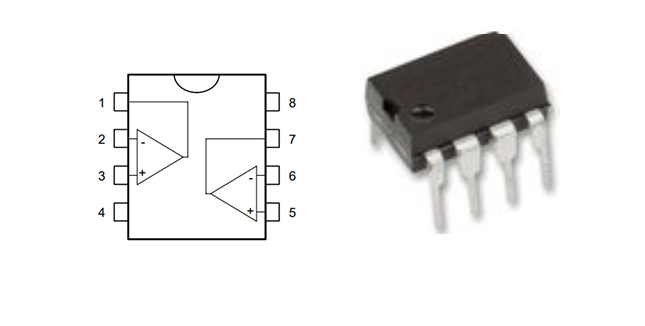

TL07 पिनआउट विश्लेषण

NE5532 का सीएडी मॉडल

प्रतीक

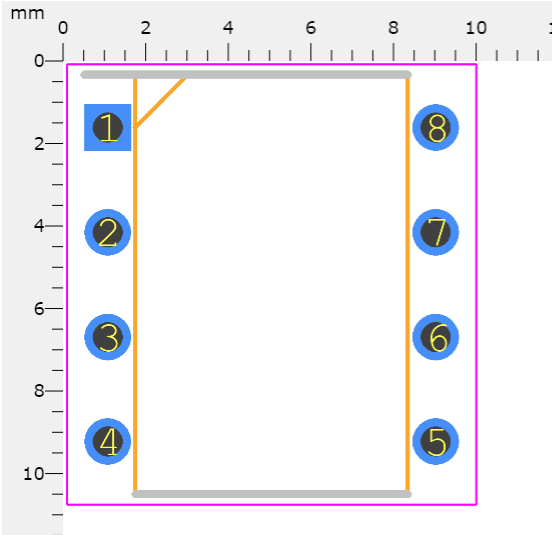

पदचिह्न

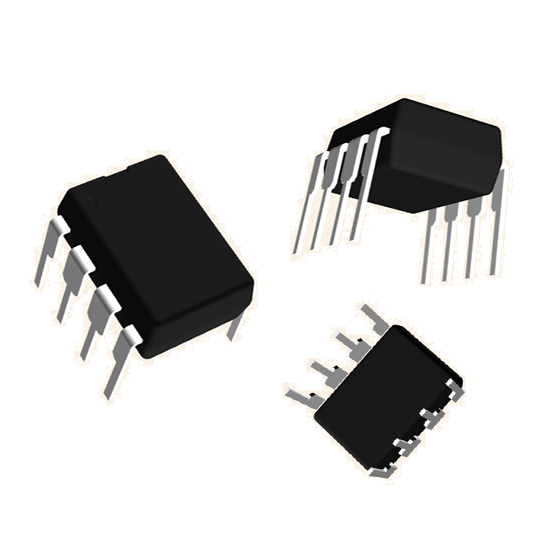

3 डी मॉडल

TL072 का CAD मॉडल

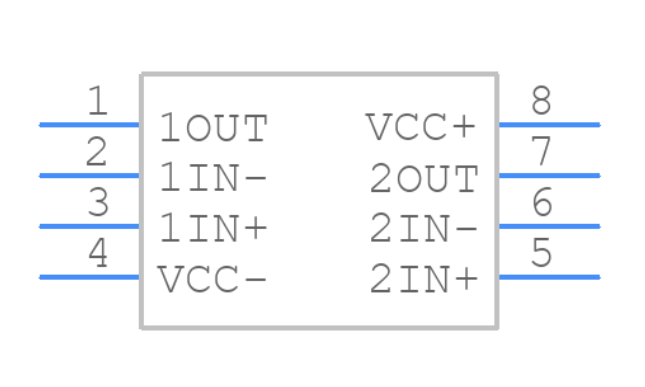

प्रतीक

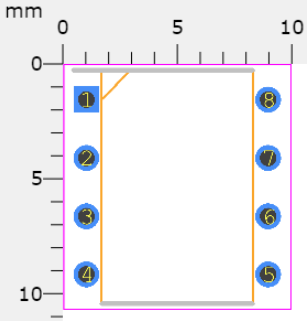

पदचिह्न

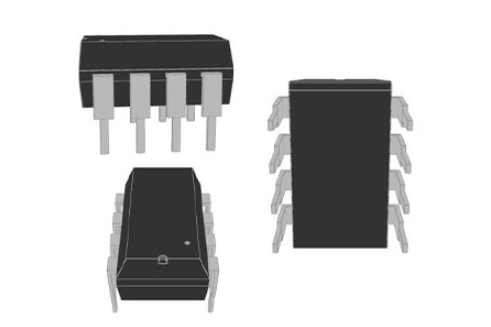

3 डी मॉडल

NE5532 के समकक्ष

भाग संख्या	विवरण	उत्पादक
TL082CD	ऑपरेशनल एम्पलीफायर, 2 फंक, 20000UV ऑफसेट-मैक्स, द्विध्रुवी, PDSO8, प्लास्टिक, SO-8	मोटोरोला अर्धचालक उत्पाद
TL072ACN	JFET इनपुट, कम इनपुट पूर्वाग्रह वर्तमान	स्टिमिकोइलेक्ट्रॉनिक्स
UPC4560C	ऑपरेशनल एम्पलीफायर, 2 फंक, 6000UV ऑफसेट-मैक्स, द्विध्रुवी, PDIP8, 0.300 इंच, प्लास्टिक, DIP-8	एनईसी इलेक्ट्रॉनिक्स समूह
UPC1458	ऑपरेशनल एम्पलीफायर, 2 फंक, 6000UV ऑफसेट-मैक्स, द्विध्रुवी, PDIP8, 0.300 इंच, प्लास्टिक, DIP-8	एनईसी इलेक्ट्रॉनिक्स समूह
MC1558UG	ऑपरेशनल एम्पलीफायर, 2 फंक, द्विध्रुवी, सीडीआईपी 8, लीड फ्री, सिरेमिक, डीआईपी -8	मोटोरोला अर्धचालक उत्पाद
TL082MJG	आईसी, ओप-एम्प, ड्यूल, द्विध्रुवी/जेएफईटी, डीआईपी, 8pin, सिरेमिक	भित्तिचित्र
MC4558L-D08-T	ऑपरेशनल एम्पलीफायर, 2 फंक, 6000UV ऑफसेट-मैक्स, द्विध्रुवी, लीड फ्री, डीआईपी -8	एकसोनिक प्रौद्योगिकी कंपनी लिमिटेड
MC33178P	आईसी, ऑप-एम्प, दोहरी, द्विध्रुवी, डुबकी, 8pin, प्लास्टिक	भित्तिचित्र
MC4558U	ऑपरेशनल एम्पलीफायर, 2 फंक, 5000UV ऑफसेट-मैक्स, द्विध्रुवी, सीडीआईपी 8, सिरेमिक, डीआईपी -8	मोटोरोला अर्धचालक उत्पाद
TA75071P	आईसी ओप-एएमपी, 10000 यूवी ऑफसेट-मैक्स, 3 मेगाहर्ट्ज बैंड चौड़ाई, पीडीआईपी 8, 0.300 इंच, 2.54 मिमी पिच, प्लास्टिक, डीआईपी -8, परिचालन एम्पलीफायर	तोशिबा अमेरिका इलेक्ट्रॉनिक घटक

सुविधाओं में अंतर

NE5532 की विशेषताएं

विशेषता	विनिर्देश
छोटा-सा सिग्नल बैंडविड्थ	10 मेगाहर्ट्ज
आउटपुट ड्राइव क्षमता	600,, 10 वीआरएम
इनपुट शोर वोल्टेज	5.0 एनवी/√Hz (ठेठ)
डीसी वोल्टेज लाभ	50000
एसी वोल्टेज लाभ	10 kHz पर 2200
पावर बैंडविड्थ	140 kHz
कई दर	9.0 v/µs
बड़ी आपूर्ति वोल्टेज सीमा	± 3.0 से ± 20 वी
मुआवज़ा	एकता लाभ के लिए मुआवजा दिया
पैकेज उपलब्धता	PB - मुक्त पैकेज उपलब्ध हैं

TL072 की विशेषताएं

विशेषता	विवरण
उच्च स्लीव दर	20 V/μS (TL07XH, ठेठ)
कम ऑफसेट वोल्टेज	1 एमवी (TL07XH, ठेठ)
कम ऑफसेट वोल्टेज बहाव	2 μV/° C
कम बिजली की खपत	940 μA प्रति चैनल (TL07XH, ठेठ)
वाइड कॉमन-मोड और डिफरेंशियल वोल्टेज रेंज	कॉमन-मोड इनपुट वोल्टेज रेंज में वीसीसी+ शामिल है
कम इनपुट पूर्वाग्रह और ऑफसेट धाराओं	कम पूर्वाग्रह और ऑफसेट धाराएं
कम शोर	1 kHz पर 18 nv/khz (ठेठ)
आउटपुट शॉर्ट-सर्किट संरक्षण	लघु सर्किट के खिलाफ सुरक्षा प्रदान करता है
कम कुल हार्मोनिक विरूपण	0.003% (विशिष्ट)
व्यापक आपूर्ति वोल्टेज	± 2.25 V से ± 20 V, या 4.5 V से 40 V

आवेदन में भिन्नता

NE5532 ऑडियो वातावरण में

NE5532 को एवी रिसीवर, पीसी, नेटबुक, वीडियो सिस्टम, डीवीडी डिवाइस और ऑडियो मिक्सर में व्यापक रूप से गले लगाया गया है।ऑडियो उत्कृष्टता के लिए सम्मानित एक डिज़ाइन के साथ, यह कई विशेषताओं को समेटे हुए है जो उच्च गुणवत्ता वाले ऑडियो प्रजनन को पूरा करते हैं।इसका कम शोर और मजबूत आउटपुट ड्राइव ऑडियो स्पष्टता सुनिश्चित करता है, पेशेवर सेटिंग्स में एक बेशकीमती विशेषता।विभिन्न ऑडियो प्रसंस्करण भूमिकाओं के लिए NE5532 की अनुकूलनशीलता ऑडियो उद्योग में अपनी लंबी अपील की पुष्टि करती है।जब सटीक और निर्भरता का उपयोग किया जाता है, तो यह परिचालन एम्पलीफायर अक्सर आपके लिए जाने के लिए पसंद है।

जटिल इलेक्ट्रॉनिक अनुप्रयोगों में TL072

TL072 सौर इनवर्टर, मोटर ड्राइव, यूपीएस सिस्टम, ऑडियो मिक्सिंग और बैटरी परीक्षण में अपनी बहुमुखी प्रतिभा को प्रदर्शित करता है।इन अनुप्रयोगों में इसकी प्रभावशीलता इसके JFET इनपुट चरण के कारण है, उच्च इनपुट प्रतिबाधा और न्यूनतम पूर्वाग्रह वर्तमान की पेशकश करती है।हालांकि यह NE5532 की ऑडियो फिडेलिटी से मेल नहीं खा सकता है - ज्यादातर ओवरलोड परिस्थितियों में - यह उच्च स्रोत प्रतिबाधा में कम शोर के साथ चमकता है।विशिष्ट इलेक्ट्रॉनिक डिजाइनों के लिए सर्वोत्तम घटकों का चयन करने में इन सूक्ष्मताओं को पहचानना।

इसी तरह के घटक

भाग संख्या	Ne5532db8g	NE5532DB2RG	NE5532ADB8G	MCP6292-E/SN	NE5532ADR2G
उत्पादक	अर्धचालक पर	अर्धचालक पर	अर्धचालक पर	माइक्रोचिप प्रौद्योगिकी	अर्धचालक पर
पैकेज / मामला	8-SHIC (0.154, 3.9 मिमी चौड़ाई)	8-SHIC (0.154, 3.9 मिमी चौड़ाई)	8-SHIC (0.154, 3.9 मिमी चौड़ाई)	8-SHIC (0.154, 3.9 मिमी चौड़ाई)	8-SHIC (0.154, 3.9 मिमी चौड़ाई)
पिन की संख्या	8	8	8	8	8
कई दर	9v/µs	9v/µs	9v/µs	9v/µs	7v/µs
निवेश समायोजन विद्युत संचालन शक्ति	4 एम.वी.	4 एम.वी.	4 एम.वी.	4 एम.वी.	3 एम.वी.
बिजली आपूर्ति अस्वीकृति अनुपात	100 डीबी	100 डीबी	100 डीबी	100 डीबी	100 डीबी
सामान्य मोड अस्वीकृति अनुपात	70 डीबी	70 डीबी	70 डीबी	70 डीबी	70 डीबी
वोल्टेज आपूर्ति	15 वी	15 वी	15 वी	15 वी	15 वी
परिचालन आपूर्ति वर्तमान	8 मा	8 मा	8 मा	8 मा	8 मा
तुलना देखें	NE5532DB8G VS NE5532DB2RG	NE5532DB8G बनाम NE5532ADB8G	NE5532DB8G बनाम MCP6292-E/SN	NE5532DB8G VS NE5532ADR2G

तकनीकी विशिष्टता

यहां सेमीकंडक्टर NE5532D8G तकनीकी विनिर्देशों, विशेषताओं और मापदंडों के लिए तालिका है।

प्रकार	पैरामीटर
जीवनचक्र स्थिति	सक्रिय (अंतिम अद्यतन: 4 दिन पहले)
फैक्टरी लीड टाइम	4 सप्ताह
संपर्क चढ़ाना	टिन
माउन्टिंग का प्रकार	सतह पर्वत
पैकेज / मामला	8-SHIC (0.154, 3.90 मिमी चौड़ाई)
सतह पर्वत	हाँ
पिन की संख्या	8
तत्वों की संख्या	2
परिचालन तापमान	0 ° C ~ 70 ° C
पैकेजिंग	नली
प्रकाशित	2002
JESD-609 कोड	ई 3
Pbfree कोड	हाँ
भाग की स्थिति	सक्रिय
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
समाप्ति की संख्या	8
ईसीसीएन कोड	Ear99
पैकिंग विधि	रेल
अधिकतम शक्ति अपव्यय	780MW
टर्मिनल स्थिति	दोहरी
टर्मिनल रूप	गूल विंग
पीक रिफ्लो तापमान (° C)	260
कार्यों की संख्या	2
वोल्टेज आपूर्ति	± 15V
समय@पीक रिफ्लो तापमान-मैक्स (एस)	40
आधार भाग संख्या	Ne5532
पिन काउंट	8
बिजली की आपूर्ति	± 15V
परिचालन आपूर्ति वर्तमान	8MA
नाममात्र आपूर्ति वर्तमान	8MA
शक्ति का अपव्यय	780MW
आउटपुट करेंट	38ma
कई दर	9V/μS
वास्तुकला	वोल्टेज-फीडबैक
प्रवर्धक प्रकार	सामान्य प्रयोजन
सामान्य मोड अस्वीकृति अनुपात	70 डीबी
वर्तमान - इनपुट पूर्वाग्रह	200na
वोल्टेज - आपूर्ति, एकल/दोहरी (±)	± 3V ~ 20V
हैलोजन मुक्त	हैलोजन मुक्त
आउटपुट करंट प्रति चैनल	38ma
इनपुट ऑफसेट वोल्टेज	4MV
नकारात्मक आपूर्ति वोल्टेज-नाम (वीएसयूपी)	-15V
एकता लाभ bw-mom	10000 kHz
वोल्टेज बढ़ना	100 डीबी
औसत पूर्वाग्रह करंट-मैक्स (IIB)	1μA
बिजली आपूर्ति अस्वीकृति अनुपात	100 डीबी
कम-बंद	नहीं
आवृत्ति मुआवजा	हाँ
वोल्टेज - इनपुट ऑफसेट	500μV
नाममात्र लाभ बैंडविड्थ उत्पाद	10MHz
ऊंचाई	1.5 मिमी
लंबाई	5 मिमी
चौड़ाई	4 मिमी
विकिरण कठोरता	नहीं
रोह्स स्टेटस	ROHS3 आज्ञाकारी
सीसा मुक्त	सीसा मुक्त

डाटशीट पीडीएफ

MCP6292-E/SN डेटशीट:

एनालॉग और इंटरफ़ेस उत्पाद गाइड। पीडीएफ

MCP6291 (R) -95 ~ .pdf

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1। TL072 क्या है?

TL072 एक दोहरी J-FET इनपुट ऑपरेशनल एम्पलीफायर है जिसे इसकी प्रभावशाली गति और कम ऑफसेट के लिए मान्यता प्राप्त है।यह सटीक घटक मिलान को सक्षम करते हुए, एक अखंड आईसी डिजाइन को नियोजित करता है।यह सटीकता इसे ऑडियो प्रसंस्करण और इंस्ट्रूमेंटेशन अनुप्रयोगों के लिए आदर्श बनाती है, जहां स्वच्छ सिग्नल प्रवर्धन का उपयोग किया जाता है।विभिन्न वातावरणों में TL072 का सुसंगत प्रदर्शन आपको विश्वसनीयता और सटीकता की तलाश में अपील करता है।

2। NE5532 क्या है?

NE5532 अपने कम शोर और दोहरे चैनल वास्तुकला के लिए उल्लेखनीय है, जो इसे उच्च गुणवत्ता वाले ऑडियो, इंस्ट्रूमेंटेशन और दूरसंचार अनुप्रयोगों के लिए उपयुक्त बनाता है।यह उच्च ऑडियो निष्ठा की मांग करने वाले परिदृश्यों में 1458 की तरह मानक ऑप-एएमपी को पार करता है।5532A वैरिएंट ने शोर को कम कर दिया, सेटिंग्स के लिए इसके फिट को बढ़ाते हुए जहां ऑडियो गुणवत्ता आपके अनुभव को गहराई से प्रभावित करती है।NE5532 का मजबूत डिजाइन ऑडियो उपकरणों में इष्ट है, ध्वनि की सूक्ष्मताओं को पकड़ने में अपनी भूमिका पर जोर देता है, इस प्रकार विभिन्न उद्योगों में इसके व्यावहारिक अनुप्रयोग को दर्शाता है।
