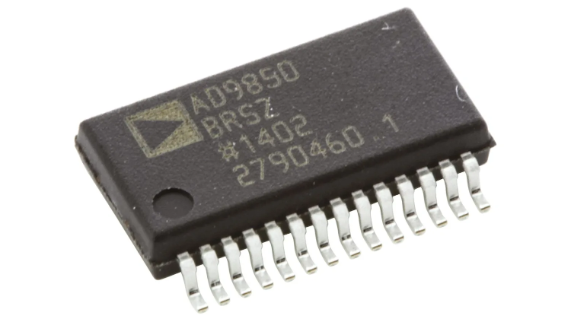

AD9850 DDS सिंथेसाइज़र: पिनआउट, योजनाबद्ध और डेटशीट के लिए व्यापक गाइड

AD9850 एक शक्तिशाली CMOS- आधारित 125 MHz डायरेक्ट डिजिटल सिंथेसिस (DDS) डिवाइस है जिसे बहुमुखी आवृत्ति संश्लेषण और सटीक घड़ी पीढ़ी के लिए डिज़ाइन किया गया है।इसकी उन्नत डिजिटल संरचना आवृत्ति और चरण पर ठीक नियंत्रण की अनुमति देती है, जिससे यह शौकिया रेडियो से लेकर वाणिज्यिक संचार तक के अनुप्रयोगों में बुनियादी हो जाता है।यह लेख AD9850 के पिन कॉन्फ़िगरेशन, तकनीकी विनिर्देशों और व्यावहारिक अनुप्रयोगों की पड़ताल करता है, जो उच्च परिशुद्धता और लचीलेपन की आवश्यकता वाले आधुनिक प्रणालियों पर इसके प्रभाव को उजागर करता है।अपनी कम बिजली की खपत, अनुकूलनशीलता और विश्वसनीय प्रदर्शन के माध्यम से, AD9850 उच्च-प्रदर्शन आवृत्ति नियंत्रण प्रणालियों के डिजाइन में एक आधार बना हुआ है।

सूची

AD9850 का अवलोकन

AD9850 एक परिष्कृत डिजिटल सिंथेसाइज़र है जो एक उच्च गति वाले डिजिटल-टू-एनालॉग कनवर्टर और तुलनित्र के साथ प्रत्यक्ष डिजिटल संश्लेषण (डीडीएस) को विलय करता है।यह संयोजन सटीक एनालॉग साइन तरंगों के निर्माण को सक्षम करता है, आवृत्तियों को उत्पन्न करने और घड़ियों को संश्लेषित करने के लिए एक बहुमुखी स्रोत की पेशकश करता है।0.0291 हर्ट्ज के ट्यूनिंग रिज़ॉल्यूशन के साथ, यह प्रति सेकंड 23 मिलियन आवृत्ति अपडेट को संभाल सकता है, आउटपुट आवृत्तियों को 62.5 मेगाहर्ट्ज के रूप में उच्च समर्थन कर सकता है।इस तरह की सटीकता देने की इसकी क्षमता जटिल आवृत्ति अनुप्रयोगों पर काम करने वालों के लिए उपलब्धि की भावनाओं को लागू कर सकती है।

पांच-चरण मॉड्यूलेशन क्षमताओं से लैस, डिवाइस जटिल सिग्नल हेरफेर के लिए अनुमति देता है।चरण नियंत्रण में यह अनुकूलनशीलता संचार और इंस्ट्रूमेंटेशन कार्यों में फायदेमंद साबित होती है, जहां समय सटीक आकार के परिणाम होते हैं।फ़ील्ड सेटिंग्स अक्सर अपने लचीलापन को प्रकट करती हैं, विभिन्न परिस्थितियों में लगातार प्रदर्शन को बनाए रखते हैं, एक विशेषता जो निर्भरता की भावना के साथ प्रतिध्वनित हो सकती है।

AD9850 एक कम-शक्ति CMOS डिजाइन को नियुक्त करता है, जो औद्योगिक तापमान मापदंडों के भीतर कुशलता से काम करता है।यह एक 3.3 वी आपूर्ति में केवल 155 मेगावाट की खपत करता है, जो प्रदर्शन को बनाए रखते हुए बैटरी-संचालित और पोर्टेबल अनुप्रयोगों के लिए आदर्श बनाता है।संदर्भों में जहां ऊर्जा संरक्षण व्यापक लक्ष्यों के साथ संरेखित करता है, इसका डिजाइन प्रदर्शन और स्थिरता के बीच सामंजस्य की भावना प्रदान करता है।सिंथेसाइज़र समानांतर और सीरियल डेटा लोडिंग विधियों दोनों का समर्थन करता है, विभिन्न सिस्टम कॉन्फ़िगरेशन में इसकी प्रयोज्यता का विस्तार करता है।यह अनुकूलनशीलता विविध तैनाती रणनीतियों को बढ़ावा देती है, जो परिष्कृत प्रणालियों में अनुकूलित समाधानों को सक्षम करती है।वास्तविक परिदृश्य विरासत और अत्याधुनिक दोनों प्रौद्योगिकियों में अपने सुचारू एकीकरण पर जोर देते हैं, जो क्षेत्र में अपने खड़े होने को मजबूत करते हैं।

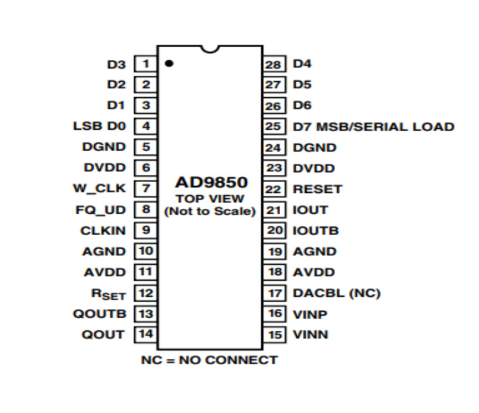

पिन विन्यास

पिन नं।	स्मृति सहायक	समारोह
4 से 1, 28 से 25	D0 से D7	8-बिट डेटा इनपुट।यह 8-बिट डेटा पोर्ट है 32-बिट आवृत्ति और 8-बिट चरण/नियंत्रण शब्द को लोड करना।डी 7 = एमएसबी;D0 = LSB।D7 (पिन 25) भी 40-बिट के लिए इनपुट पिन के रूप में कार्य करता है सीरियल डेटा-शब्द।
5, 24	डीजीएनडी	डिजिटल ग्राउंड।ये ग्राउंड रिटर्न लीड्स हैं डिजिटल सर्किटरी।
6, 23	डीवीडीडी	आपूर्ति वोल्टेज डिजिटल सर्किटरी के लिए लीड करता है।
7	W_clk	वर्ड लोड घड़ी।इस घड़ी का उपयोग समानांतर को लोड करने के लिए किया जाता है या धारावाहिक आवृत्ति/चरण/नियंत्रण शब्द।
8	Fq_ud	आवृत्ति अद्यतन।इस घड़ी के बढ़ते किनारे पर, डेटा इनपुट रजिस्टर में लोड की गई आवृत्ति (या चरण) के लिए डीडीएस अपडेट;यह फिर पॉइंटर को शब्द 0 पर रीसेट करता है।
9	चटनी	संदर्भ घड़ी इनपुट।यह एक निरंतर हो सकता है सीएमओएस-स्तरीय पल्स ट्रेन या साइन इनपुट 1/2 वी आपूर्ति पर पक्षपाती।बढ़ती बढ़त इस घड़ी ने ऑपरेशन शुरू किया।
10, 19	अगेन	एनालॉग ग्राउंड।ये लीड्स के लिए ग्राउंड रिटर्न हैं एनालॉग सर्किटरी (डीएसी और तुलनित्र)।
11, 18	AVDD	एनालॉग सर्किटरी के लिए आपूर्ति वोल्टेज (डीएसी और तुलनित्र)।
12	आरसेट	DAC का बाहरी RSET कनेक्शन।यह रोकनेवाला मान सेट करता है DAC पूर्ण-पैमाने पर आउटपुट करंट।सामान्य अनुप्रयोगों के लिए (एफएस, iout = 10 MA), RSET के लिए मान 3.9 k of जमीन से जुड़ा हुआ है।Rset/iout संबंध IOUT = 32 (1.248 v/rset) है।
13	Qoutb	आउटपुट पूरक।यह तुलनित्र का पूरक है आउटपुट।
14	क्यूट	आउटपुट ट्रू।यह तुलनित्र का सही आउटपुट है।
15	विन	इनवर्टिंग वोल्टेज इनपुट।यह तुलनित्र है नकारात्मक इनपुट।
16	विन्प	Noninverting वोल्टेज इनपुट।यह तुलनित्र है सकारात्मक इनपुट।
17	DACBL (NC)	डीएसी बेसलाइन।यह DAC बेसलाइन वोल्टेज संदर्भ है; इस लीड को आंतरिक रूप से बायपास किया जाता है और इसे सामान्य रूप से नहीं माना जाना चाहिए इष्टतम प्रदर्शन के लिए कनेक्ट करें।
20	Ioutb	DAC का पूरक एनालॉग आउटपुट।
21	मैं बाहर हूं	डीएसी का एनालॉग वर्तमान आउटपुट।
22	रीसेट करना	रीसेट करें।यह मास्टर रीसेट फ़ंक्शन है;जब उच्च सेट, यह सभी रजिस्टरों को साफ करता है (इनपुट रजिस्टर को छोड़कर), और DAC आउटपुट चला जाता है अतिरिक्त घड़ी चक्र के बाद cosine 0 को।

AD9850 का CAD मॉडल

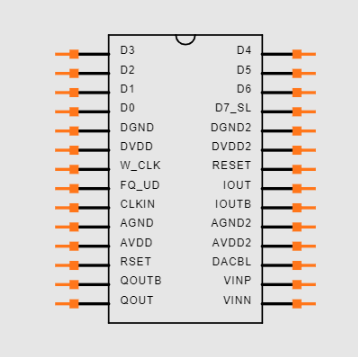

प्रतीक

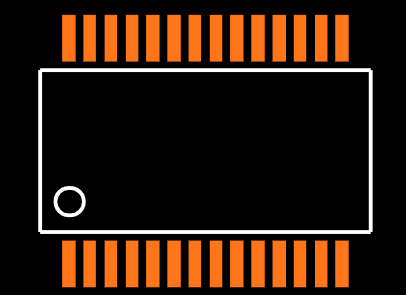

पदचिह्न

विशेषताएँ

विशेषता	विवरण
घड़ी आवृत्ति	25 मेगाहर्ट्ज
ऑन-चिप डीएसी और तुलनित्र	उच्च प्रदर्शन डीएसी और उच्च गति तुलनित्र
डीएसी एसएफडीआर	> 50 db @ 40 mHz aout
आवृत्ति ट्यूनिंग	32-बिट आवृत्ति ट्यूनिंग शब्द
नियंत्रण इंटरफ़ेस	सरलीकृत नियंत्रण इंटरफ़ेस: समानांतर बाइट या सीरियल
लोडिंग प्रारूप	का समर्थन किया
चरण -मॉडुलन	चरण मॉडुलन क्षमता
बिजली की आपूर्ति	एक 3.3V या 5V एकल बिजली की आपूर्ति पर संचालित होता है
बिजली की खपत	380 मेगावाट @ 125 मेगाहर्ट्ज
बिजली की खपत	155 मेगावाट @ 110 मेगाहर्ट्ज
सत्ता जाना	पावर डाउन फ़ंक्शन शामिल है
पैकेज प्रकार	अल्ट्रा-स्मॉल 28-पिन एसएसओपी पैकेज

तकनीकी विशिष्टता

यहाँ एक संरचित तालिका प्रारूप है जो कि एनालॉग डिवाइसेस इंक के लिए प्रदान किए गए तकनीकी विनिर्देशों, विशेषताओं और मापदंडों के आधार पर है। AD9850BRS, इसके भाग विवरण के साथ।

पैरामीटर	कीमत
प्रकार	डीएसपी परिधीय, संख्यात्मक नियंत्रित थरथरानवाला
जीवनचक्र स्थिति	उत्पादन (अंतिम अद्यतन: 3 सप्ताह पहले)
फैक्टरी लीड टाइम	8 सप्ताह
संपर्क चढ़ाना	लेड, टिन
माउन्टिंग का प्रकार	सतह पर्वत
पैकेज / मामला	28-SSOP (0.209, 5.30 मिमी चौड़ाई)
पिन की संख्या	28
परिचालन तापमान	-40 ° C से 85 ° C से
पैकेजिंग	नली
JESD-609 कोड	e0
Pbfree कोड	नहीं
भाग की स्थिति	सक्रिय
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
समाप्ति की संख्या	28
ईसीसीएन कोड	Ear99
अधिकतम शक्ति अपव्यय	480MW
वोल्टेज - आपूर्ति	3.3V, 5V
टर्मिनल स्थिति	दोहरी
टर्मिनल रूप	गूल विंग
पीक रिफ्लो तापमान	240 ° C
वोल्टेज आपूर्ति	5V
टर्मिनल पिच	0.65 मिमी
अनुपालन कोड तक पहुंचें	सम्मत नहीं है
आवृत्ति	125MHz
पीक रिफ्लो तापमान पर समय	20 सेकंड
आधार भाग संख्या	AD9850
पिन काउंट	28
आउटपुट की संख्या	1
योग्यता की स्थिति	योग्य नहीं
प्रचालन आपूर्ति वोल्टेज	3.3
परिचालन आपूर्ति वर्तमान	96ma
नाममात्र आपूर्ति वर्तमान	96ma
शक्ति का अपव्यय	480MW
अधिकतम आपूर्ति वर्तमान	96ma
यूपीएस/यूसीएस/परिधीय आईसीएस प्रकार	डीएसपी परिधीय, संख्यात्मक नियंत्रित थरथरानवाला
बिट्स की संख्या	10
तर्क समारोह	घड़ी
बिजली की खपत	380MW
सीमा स्कैन	नहीं
निम्न शक्ति विधा	हाँ
रूपांतरण दर	125 एमएसपी
संकल्प (बिट्स)	10 बी
ट्यूनिंग शब्द चौड़ाई (बिट्स)	32 बी
लंबाई	10.2 मिमी
चौड़ाई	5.3 मिमी
रोह्स स्टेटस	गैर-आरओएचएस आज्ञाकारी
सीसा मुक्त	लीड शामिल है

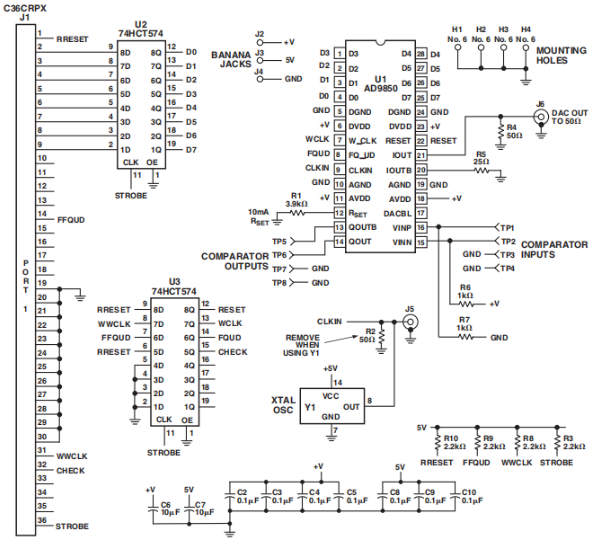

इलेक्ट्रॉनिकल योजनाबद्ध

वैकल्पिक

गुण	AD9850BRS (रोचेस्टर इलेक्ट्रॉनिक्स एलएलसी)	Ad9850brsz (एनालॉग डिवाइस इंक)
रोह कोड	नहीं	हाँ
IHS निर्माता	रोचेस्टर इलेक्ट्रॉनिक्स इंक	अनुरूप उपकरण इंक
अनुपालन कोड तक पहुंचें	अज्ञात	अनुरूप
JESD-609 कोड	e0	ई 3
पीक रिफ्लो तापमान (° C)	240	260
योग्यता की स्थिति	व्यावसायिक	योग्य नहीं
टर्मिनल खत्म	टिन -लीड	मैट टिन (एसएन)
आधार संख्या मैच	4	2
स्रोत सामग्री यूआईडी	AD9850BRS	Ad9850brsz
निर्माता पैकेज कोड	आरएस -28	आरएस -28
ईसीसीएन कोड	Ear99	Ear99
एचटीएस कोड	8542.39.00.01	8542.39.00.01
Samacsys विवरण	AD9850BRS	AD9850BRSZ, डायरेक्ट डिजिटल सिंथेसाइज़र 10 बिट 1250000KSPS, 28-पिन SSOP
समाकसी निर्माता	रोचेस्टर इलेक्ट्रॉनिक्स एलएलसी	अनुरूप उपकरण इंक

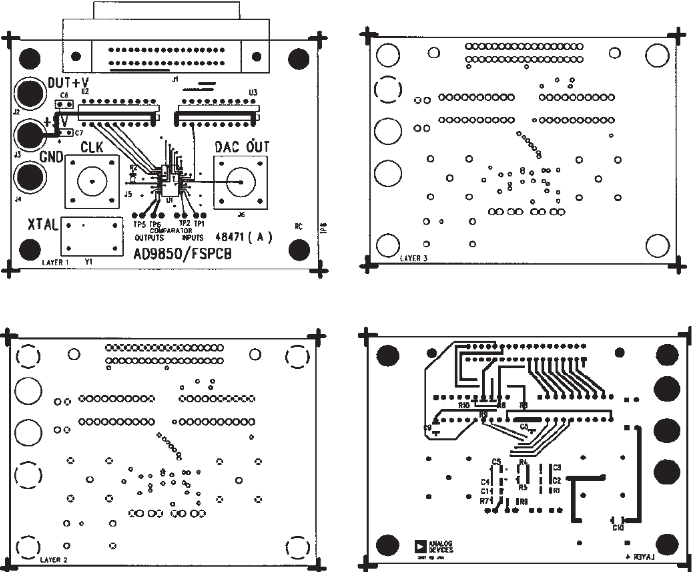

AD9850 मूल्यांकन बोर्ड

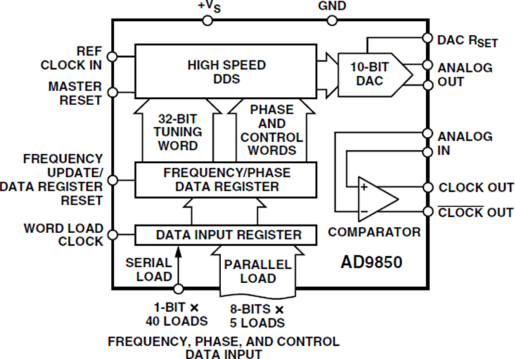

कार्यात्मक ब्लॉक आरेख

AD9850 के आवेदन

साइन वेव सिंथेसिस और लचीलापन

AD9850 अनुकूलनीय आवृत्ति और चरण नियंत्रण के साथ सटीक साइन तरंगों को क्राफ्ट करने में अपनी कौशल को प्रदर्शित करता है।आवृत्तियों को सुचारू रूप से समायोजित करने की इसकी क्षमता विभिन्न परीक्षण और माप सेटिंग्स में एक सामंजस्यपूर्ण कारक बन जाती है, जो अनुसंधान और वाणिज्यिक उपयोग फैले हुए हैं।स्विफ्ट चरण संशोधनों की लालित्य संकेत सुसंगतता और कम चरण शोर को बढ़ाने में सहायता करता है, जिससे जटिल प्रणालियों में संकेत अखंडता को मजबूत करता है।

डिजिटल घड़ी समकालीकरण

अपनी सटीक समय क्षमताओं के साथ, डिजिटल क्लॉक रिकवरी AD9850 में एक मूल्यवान भागीदार पाता है।यह मूल रूप से डेटा स्ट्रीम से समय विवरण निकालता है, सिंक्रनाइज़ेशन सुनिश्चित करता है।यह दूरसंचार में ज्यादातर फायदेमंद साबित होता है, जहां ट्रांसमिशन इवोक्स ट्रस्ट के दौरान डेटा फिडेलिटी को संरक्षित करना।वास्तविक अनुप्रयोग विभिन्न डेटा दरों को समायोजित करने के लिए चपलता की मांग करते हैं, और AD9850 के अनुकूलनशीलता समय के बेमेल से त्रुटियों को कम करता है।

संचार प्रणालियों में वृद्धि

संचार प्रणालियों के भीतर, AD9850 मॉड्यूलेशन और डिमोड्यूलेशन प्रक्रियाओं को परिष्कृत करके उल्लेखनीय योगदान देता है।इसकी स्थिर आवृत्ति पीढ़ी कुशल डेटा एक्सचेंज का समर्थन करती है।यह डिवाइस अक्सर सिग्नल स्पष्टता को बढ़ावा देने, हस्तक्षेप को कम करने और विविध संचार प्रोटोकॉल को समायोजित करने के लिए नियोजित किया जाता है, अंततः बढ़ी हुई सिग्नल गुणवत्ता और सीमा के साथ संचार नेटवर्क को बदल देता है।

डिजिटल परिशुद्धता एडीसी कोड जनरेशन

डिजिटल रूप से नियंत्रित एडीसी कोड पीढ़ी के लिए AD9850 को नियोजित करना डिजिटल कोड में एनालॉग सिग्नल का अनुवाद करने में अपनी सटीकता को उजागर करता है।यह सटीक डिजिटल सिग्नल प्रतिनिधित्व की मांग करने वाले डेटा अधिग्रहण प्रणालियों में एक गंभीर भूमिका निभाता है।AD9850 की विश्वसनीयता और सटीकता उच्च संकल्प और तेजी से उतार-चढ़ाव वाले संकेतों के वफादार रूपांतरण की सुविधा प्रदान करती है, जो उच्च सटीक एरेनास में अपनी भूमिका को मजबूत करती है।

चुस्त स्थानीय थरथरानवाला उपयोग करता है

एक चुस्त स्थानीय थरथरानवाला के रूप में, AD9850 उन प्रयासों का समर्थन करता है जिन्हें तेजी से आवृत्ति परिवर्तन और स्थिरता जैसे रडार और परीक्षण उपकरणों की आवश्यकता होती है।AD9850 का उपयोग सिस्टम प्रदर्शन को बढ़ा सकता है, जो समय के साथ -साथ स्थितियों को विकसित करने और सिस्टम की सटीकता को संरक्षित करने के लिए स्विफ्ट अनुकूलन को सक्षम कर सकता है, इस प्रकार पाठ्यक्रम को खड़े होने वाले तकनीकी नवाचारों के लिए मार्ग प्रशस्त करता है।

उत्पादक

एनालॉग डिवाइस, इंक। (एडीआई), 1965 के बाद से एनालॉग और मिश्रित-सिग्नल प्रगति में अपने आविष्कारशील कौशल के लिए प्रसिद्ध, ने लगातार इलेक्ट्रॉनिक सिग्नल रूपांतरण में एक नेता के रूप में खुद को तैनात किया है।इसके घटक भौतिक और डिजिटल दुनिया को जोड़ने में एक प्रमुख भूमिका निभाते हैं, जो दुनिया भर में 100,000 से अधिक ग्राहकों तक पहुंचते हैं।ये उत्पाद ध्वनि, प्रकाश, गति और तापमान को विद्युत संकेतों में बदल देते हैं, जिससे असंख्य इलेक्ट्रॉनिक उपकरणों की क्षमताओं को समृद्ध किया जाता है।एडीआई की उन्नत प्रौद्योगिकी दूरसंचार, स्वास्थ्य सेवा, मोटर वाहन और उपभोक्ता इलेक्ट्रॉनिक्स में विविध क्षेत्रों को अनुमति देती है।

डाटशीट पीडीएफ

AD9850BRS डेटशीट:

Ad9850.pdf

AD9850BRSZ डेटशीट:

Ad9850.pdf

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1। क्या AD9850/1 को रेडियो ट्रांसमिशन के लिए नियोजित किया जा सकता है?

AD9850 एक कम-शक्ति ट्रांसमीटर के निर्माण के लिए एक सम्मोहक विकल्प साबित होता है।यह फ़्रीक्वेंसी शिफ्ट कीिंग (FSK) मॉड्यूलेशन का उपयोग करके कम से मध्यम-रेंज ट्रांसमिशन की सुविधा देता है।वास्तविक परिदृश्यों में, आप शौकिया रेडियो परियोजनाओं में इसकी सटीकता का उपयोग कर सकते हैं, चुने गए आवृत्ति बैंड के भीतर सिग्नल स्पष्टता और विश्वसनीयता को ध्यान से अनुकूलित कर सकते हैं।

2। कौन सा तरंग AD9850 उत्पन्न करने में सक्षम है?

AD9850 साइन, स्क्वायर और त्रिभुज जैसे विभिन्न तरंगों का उत्पादन करने में माहिर है।अपने प्रत्यक्ष डिजिटल संश्लेषण (डीडीएस) क्षमताओं का उपयोग करते हुए, आप विभिन्न इलेक्ट्रॉनिक प्रयोगात्मक आवश्यकताओं को पूरा करने के लिए इन तरंगों को जटिल रूप से समायोजित कर सकते हैं, जो कि वेवफॉर्म निर्माण में इस तकनीक की अनुकूलनशीलता को उजागर करते हैं।

3। AD9850BRS AD9850 से कैसे भिन्न होता है?

AD9850BRS मॉडल तापमान रेंज और पैकेजिंग से संबंधित अद्वितीय सुविधाओं के साथ खुद को अलग करता है।ये अंतर उन अनुप्रयोगों को पूरा करते हैं जहां पर्यावरणीय कारकों को विशिष्ट स्थायित्व की आवश्यकता होती है, जिससे विविध परिचालन संदर्भों में निरंतर प्रदर्शन और दीर्घायु सुनिश्चित होता है।

4। तरंग पीढ़ी के लिए, क्या किसी को MAX038 या AD9850 का चयन करना चाहिए?

MAX038 और AD9850 के बीच का चयन आवेदन की विशिष्ट आवश्यकताओं पर टिका है।हाइलाइट डिजिटल संश्लेषण (AD9850) या एक एनालॉग विधि (MAX038) से अंतर्दृष्टि सटीक, स्केलेबिलिटी और एकीकरण की आसानी जैसे कारकों पर आधारित हैं।कई लोग पाते हैं कि डिजिटल रास्ते अक्सर समकालीन अनुप्रयोगों के लिए बढ़ाया अनुकूलनशीलता प्रदान करते हैं।

5। प्रोटेल में AD9850 पैकेज क्या है?

प्रोटेल में, AD9850 को DIP28 पैकेज में पेश किया जाता है।इस प्रारूप को प्रोटोटाइप और शैक्षिक सेटिंग्स में इसकी पहुंच के लिए सराहना की जाती है, जो विभिन्न प्रकार के हार्डवेयर और सॉफ्टवेयर विकास वातावरण में सुव्यवस्थित विधानसभा और परीक्षण को सक्षम करती है।
